АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ
Общее описание системы, особенности устройства и работы
Антиблокировочная система тормозов (АБС) является частью рабочей тормозной системы автомобиля и предназначена для автоматического регулирования степени проскальзывания колес в направлении их вращения во время торможения за счет изменения давления тормозной жидкости в рабочих тормозных цилиндрах с целью предотвращения потери управляемости и устойчивости автомобиля и повышения эффективности торможения.
АБС также выполняет функции распределения тормозных сил по осям автомобиля и распределения тормозных сил по бортам автомобиля при торможении в повороте.
АБС состоит из следующих основных узлов:
- гидроагрегата;
- двух датчиков скорости передних колёс;
- двух датчиков скорости задних колёс;
- двух роторов передних колёс. Ротор переднего колеса входит в состав наружного шарнира;
- двух роторов задних колёс. Ротор заднего колеса входит в состав полуоси;
Гидроагрегат (ГА) конструктивно состоит из электронного блока управления (ЭБУ) и гидромодулятора, содержащего электромагнитные клапаны (ЭМК), возвратный насос и электродвигатель возвратного насоса (ЭВН).
Датчики скорости колёс (ДСК) вырабатывают сигналы о скорости каждого колеса автомобиля, которые передаются в электронный блок управления гидроагрегата.
В основу работы колесных датчиков положен принцип электромагнитной индукции. При вращении колеса мимо датчика проходят зубцы и впадины специального ротора и датчик Холла считывает электрический сигнал, частота которого пропорциональна угловой скорости колеса и количеству зубцов на роторе.
Электронный блок управления производит логическую обработку сигналов о скорости колес и, в зависимости от их состояния (чрезмерное ускорение или замедление колеса), направляет управляющие команды к гидромодулятору.
Гидромодулятор по полученным командам, включая или отключая электромагнитные клапаны, снижает, повышает или удерживает постоянным давление тормозной жидкости в колесных тормозных цилиндрах, обеспечивая тем самым оптимальное регулирование тормозных сил. При снижении давления излишняя тормозная жидкость перекачивается возвратным насосом в главный тормозной цилиндр.
Принципиальная схема АБС приведена на рисунке 6-27.
Рис. 6-27. Принципиальная схема АБС
К1 – колодка жгута переднего к гидроагрегату; К2 – разъём гидроагрегата;
ПЛ – передний левый; ПП – передний правый; ЗЛ – задний левый; ЗП – задний правый; ВП – впускной; ВЫП – выпускной
Назначение контактов разъёма гидроагрегата:
Контакт |
Цепь |
1 |
Клемма "+" АКБ. Напряжение питания ЭВН гидроагрегата. |
3 |
Выход на лампу диагностики электронного распределения тормозных сил. |
4 |
Входной сигнал переднего правого ДСК. |
6 |
Выход/вход К-линия. |
8 |
Входной сигнал переднего левого ДСК. |
13 |
"Масса". Общий провод питания ЭВН гидроагрегата. |
16 |
Напряжение питания переднего правого ДСК. |
17 |
Напряжение питания заднего правого ДСК. |
18 |
Входной сигнал заднего левого ДСК. |
19 |
Напряжение питания переднего левого ДСК. |
25 |
Клемма "+" АКБ. Напряжение питания ЭМК гидроагрегата. |
27 |
Выход на лампу диагностики антиблокировочной системы тормозов. |
28 |
Клеммы "15" выключателя зажигания. Напряжение питания ЭБУ ГА. |
29 |
Входной сигнал заднего правого ДСК. |
30 |
Вход от выключателя сигнала торможения. |
31 |
Напряжение питания заднего левого ДСК. |
38 |
"Масса". Общий провод питания ЭМК и ЭБУ гидроагрегата. |
Диагностика
Контрольная лампа антиблокировочной системы тормозов (АБС) загорается на короткое время желтым светом при включении зажигания.

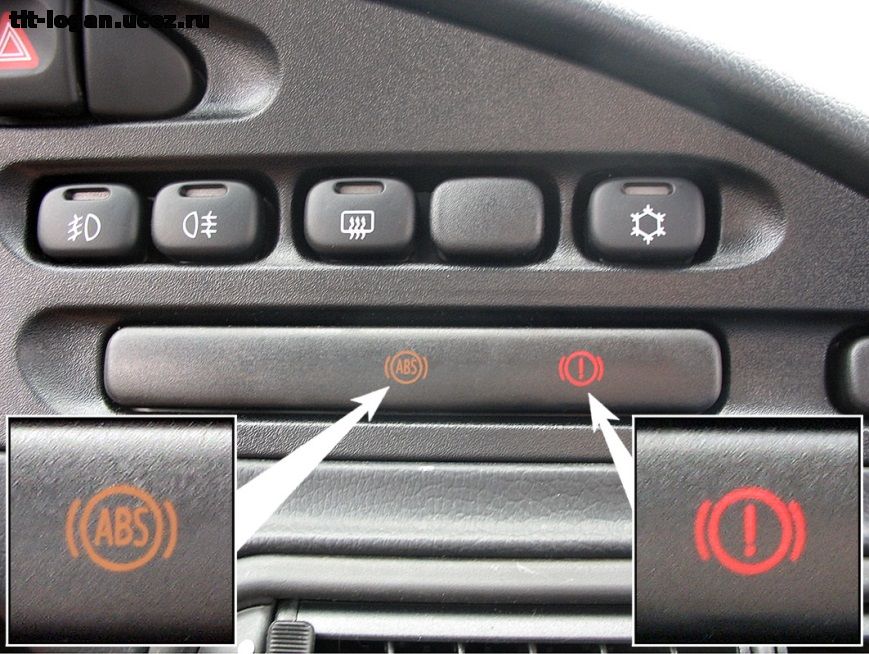

Рис. 6-28. Лампы диагностики АБС
Это свидетельствует о выполнении самотестирования и работоспособности лампы индикации. В случаях, если:
- лампа не загорается при включении зажигания, загорается и не гаснет, загорается во время движения, в системе возможно наличие неисправностей.
Загорание лампы АБС, за исключением самотестирования при включении зажигания, свидетельствует о неработоспособности АБС. При этом работа гидравлического привода тормозов не нарушается, но тормоза в автомобиле будут работать так, как если бы АБС в автомобиле не было.
Контрольная лампа электронного распределения тормозных сил загорается на короткое время красным светом при включении зажигания одновременно с лампой АБС. Это свидетельствует о выполнении самотестирования системы и работоспособности лампы индикации.
В случаях, если:
- лампа не загорается при включении зажигания, загорается и не гаснет, загорается во время движения, в системе возможно наличие неисправностей.
Загорание лампы электронного распределения тормозных сил всегда происходит одновременно с контрольной лампой АБС.
Одновременное загорание лампы АБС и лампы электронного распределения тормозных сил, за исключением самотестирования при включении зажигания, свидетельствует об отказе всех функций АБС.
Для просмотра кодов неисправностей и параметров АБС используется диагностический прибор ДСТ-2, 10,12 с соответствующей прошивкой.
Перечень кодов неисправностей АБС, отображаемых диагностическим прибором:
Код |
Описание кода |
С0035 |
Неисправность датчика скорости переднего левого колеса |
С0040 |
Неисправность датчика скорости переднего правого колеса |
С0045 |
Неисправность датчика скорости заднего левого колеса |
С0050 |
Неисправность датчика скорости заднего правого колеса |
С0060 |
Неисправность цепи впускного клапана переднего левого колеса |
С0065 |
Неисправность цепи выпускного клапана переднего левого колеса |
С0070 |
Неисправность цепи впускного клапана переднего правого колеса |
С0075 |
Неисправность цепи выпускного клапана переднего правого колеса |
С0080 |
Неисправность цепи впускного клапана заднего левого колеса |
С0085 |
Неисправность цепи выпускного клапана заднего левого колеса |
С0090 |
Неисправность цепи впускного клапана заднего правого колеса |
С0095 |
Неисправность цепи выпускного клапана заднего правого колеса |
С0110 |
Неисправность цепи мотора помпы гидромодуля |
С0121 |
Неисправность цепи реле клапанов |
С0161 |
Неисправность цепи переключателя тормозов |
С0245 |
Ошибка частоты датчика скорости колеса |
С0550 |
Неисправность ЭБУ |
С0800 |
Неисправность цепи питания устройства |
С0640 |
Некорректно запрограммирована информация в EEPROM или дефектна ячейка EEPROM |
При обнаружении кодов неисправностей С0035, С0040, С0045 и С0050 проверьте электрические цепи к соответствующему ДСК на обрыв и замыкание, проверьте напряжение питания соответствующего ДСК (U пит ДСК ³ 0,8 U пит ЭБУ), в случае удовлетворительного напряжения питания датчик следует заменить.
При обнаружении кода неисправности С0110 проверьте напряжение питания на контакте 1 колодки жгута к гидроагрегату.
При обнаружении кода неисправности С0121 проверьте напряжение питания на контакте 25 колодки жгута к гидроагрегату.
При обнаружении кода неисправности С0161 проверьте электрическую цепь к выключателю сигнала торможения на обрыв и замыкание.
На контакте 30 колодки жгута к гидроагрегату должно быть:
входное напряжение низкого уровня не более 0,3 U пит;
входное напряжение высокого уровня не менее 0,8 U пит.
При обнаружении кода неисправности С0245 проверьте надежность крепления ДСК и зазоры между ДСК и ротором.
Зазор между датчиком скорости переднего колеса и зубцами ротора переднего колеса должен быть 0,72-1,33 мм.
Зазор между датчиком скорости заднего колеса и зубцами ротора заднего колеса должен быть 0,13-1,12 мм.
При обнаружении кода неисправности С0800 проверьте напряжение питания на контакте 28 колодки жгута к гидроагрегату. Оно должно быть в пределах (10-16) В.
При обнаружении кодов неисправностей С0060, С0065, С0070, С0075, С0080, С0085, С0090, С0095, С0550, замените гидроагрегат.
Неисправность, соответствующая коду С0640, не является критической. В случае ее возникновения допускается дальнейшая эксплуатация автомобиля. За консультацией обращайтесь на ЗАО «Джи-Эм АВТОВАЗ».
Гидроагрегат антиблокировочной системы тормозов
Снятие и установка
Снятие.
ПРЕДУПРЕЖДЕНИЕ. При демонтаже гидроагрегата и трубопроводов примите меры по исключению разлива тормозной жидкости.
Установите автомобиль на рабочее место, затормозите стояночным тормозом, выключите зажигание и отсоедините клемму "минус" от аккумуляторной батареи.
Отсоедините штекерную колодку 1 (рис. 6-29) жгута проводов от гидроагрегата. Отсоедините тормозные трубки, идущие к тормозным механизмам, трубки первичного и вторичного контура главного тормозного цилиндра от гидроагрегата антиблокировочной системы. Установите в отверстия гидроагрегата и на тормозные трубки заглушки.
Ослабьте затяжку двух гаек 8 крепления гидроагрегата к кронштейну и снимите его вверх.
Установка.
В запчасти поставляется заправленный гидроагрегат. Перед установкой необходимо убедиться в наличии и правильной установке демпфера опоры гидроагрегата.
Установите гидроагрегат на кронштейн, совместив канавки на резиновых втулках с прорезями на кронштейне, и затяните гайки 8. Момент затяжки гаек 8+2 Н.м.
Извлеките заглушки и присоедините к гидроагрегату тормозные трубки первичного и вторичного контура, трубки, идущие к тормозным механизмам.
Рис. 6-29. Гидроагрегат АБС
1 – штекерная колодка жгута проводов; 2 – трубка первичного контура главного цилиндра; 3 – трубка к переходнику правая; 4 – трубка к левому переднему тормозу; 5 – трубка к правому переднему тормозу в сборе; 6 – трубка к переходнику левая; 7 – трубка вторичного контура главного цилиндра; 8 – гайки крепления гидроагрегата.
Проверьте уровень тормозной жидкости в бачке гидропривода тормозов и, при необходимости, доведите до нормы. Уровень тормозной жидкости в бачке гидропривода тормозов должен доходить до нижней кромки заливной горловины при установленной крышке.
Удалите воздух из тормозной системы согласно требованиям данного руководства.
Удаление воздуха из тормозной системы в случае установки
незаполненного гидроагрегата
При установке на автомобиль незаполненного гидроагрегата выполните прокачку тормозной системы с использованием диагностического прибора ДСТ-2, 10,12 с соответствующей прошивкой в следующей последовательности.
Подключите колодку диагностического прибора ДСТ-2, 10,12 с соответствующей прошивкой к колодке диагностики автомобиля. Включите зажигание и дождитесь установления связи с электрооборудованием автомобиля. Нажмите кнопку "1" тестера, войдите в меню "Шасси" и выберите в нем программу диагностики АБС 9.0, нажмите кнопку "Ввод".
При использовании устройства для прокачки тормозов работы проводите в соответствии с инструкцией по эксплуатации на устройство.
При отсутствии устройства для прокачки тормозов операцию удаления воздуха выполнять тремя исполнителями (операторами). Оператор № 1 постоянно находится в салоне на водительском месте, управляет работой диагностического тестера, нажимает на педаль тормоза и подает команды оператору № 2. Оператор № 2 выполняет указания оператора № 1 (открывает и закрывает штуцеры прокачки). Оператор № 3 постоянно доливает тормозную жидкость в бачок гидропривода тормозов, не допуская обнажения его дна, с целью исключения попадания воздуха в гидропривод.
Нажмите кнопку "4" прибора и войдите в меню "Прокачка АБС". Нажимая кнопку "Ввод" и затем кнопку "2", перейдите в режим ручной прокачки тормозной системы (программа прибора автоматически переходит в режим "Фаза № 1" – заднее левое колесо автомобиля).
Наденьте на штуцер прозрачный шланг, другой конец шланга погрузите в сосуд, частично заполненный тормозной жидкостью. Оператор № 1 подает команду оператору № 2 на открытие штуцера для прокачки тормозов. Оператор № 1 нажимает на кнопку "Ввод" тестера и выполняет серию действий, состоящих из нажатия, выдержки в течение 1 - 2 секунд и полного отпускания педали тормоза в течение всей фазы прокачки. По окончании режима "Фаза № 1" прокачки оператор № 2 по команде заворачивает штуцер. Оператор № 1 резко нажимает на педаль тормоза и, удерживая педаль в нажатом положении, подает команду оператору № 2 на отворачивание штуцера. После отворачивания штуцера на 1/2 - 3/4 оборота через 1 - 2 секунды, удерживая педаль тормоза нажатой, заворачивается штуцер и оператор № 1 отпускает педаль. Повторяйте операцию прокачки до тех пор, пока перестанут выходить пузырьки воздуха из тормозной системы автомобиля.
В случае если лампы диагностики АБС в блоке контрольных ламп не светятся, и диагностический прибор не переходит в режим "Фаза № 1" - необходимо очистить память контроллера АБС от накопившихся ошибок с помощью диагностического прибора.
Удерживая педаль тормоза нажатой, заверните штуцер прокачки, отпустите педаль и снимите прозрачный шланг. Протрите штуцер насухо и наденьте на него защитный колпачок.
ПРЕДУПРЕЖДЕНИЕ. Полное отпускание педали тормоза необходимо для подачи сигнала о процессе прокачки на контроллер АБС. Процесс прокачки индицируется на дисплее диагностического тестера в виде увеличивающейся темной полосы в нижней части экрана, лампы диагностики АБС в блоке контрольных ламп в этот момент светятся. Если после окончания фазы прокачки на дисплее тестера появляется сообщение "Заполнение не выполнено", необходимо, нажимая на кнопки "Esc" и "Ввод", предпринять повторную попытку прокачки соответствующего контура тормозной системы, но не ранее чем через 5 минут. В процессе прокачки не допускайте опорожнения бачка гидропривода тормозов. Не допускается использовать жидкость, слитую через штуцер, для долива в бачок гидропривода тормозов в течение суток.
Нажмите кнопку "Вверх" диагностического прибора и переведите его в режим "Фаза № 2" прокачки контура переднего левого колеса. Последовательность операций такая же, как для заднего левого колеса.
Нажмите кнопку "Вверх" диагностического прибора и переведите его в режим "Фаза № 3" прокачки контура переднего правого колеса. Последовательность операций та же.
Нажмите кнопку "Вверх" диагностического прибора и переведите его в режим "Фаза № 4" прокачки контура заднего правого колеса. Последовательность операций та же.
Нажмите на педаль тормоза и убедитесь в отсутствии эффекта "мягкие тормоза". Нажимая кнопку "Esc" диагностического прибора, войдите в начальный режим работы. Нажимая последовательно кнопки тестера "1", "Ввод", "4" перейдите в режим "Статус заполнения" (в правой части дисплея должно быть сообщение "Выполнено"). Однократно нажмите на кнопку "Esc", выключите зажигание и отключите колодку диагностического прибора от колодки диагностики автомобиля.
Проверьте и, при необходимости, доведите до нормы уровень тормозной жидкости в бачке гидропривода тормозов.
Создайте на педали тормоза ногой максимально возможную нагрузку и проверьте герметичность гидропривода. Педаль тормоза не должна проваливаться в нажатом состоянии.
Проверьте эффективность рабочего тормоза путем пробного выезда или на стенде, согласно требованиям данного руководства.
ДАТЧИК СКОРОСТИ ПЕРЕДНЕГО КОЛЕСА (ПРАВЫЙ ИЛИ ЛЕВЫЙ)
Снятие и установка
Снятие. Установите автомобиль на двухстоечный подъемник, затормозите стояночным тормозом, выключите зажигание и отсоедините клемму "минус" от аккумуляторной батареи.
При снятии правого датчика скорости отверните гайки крепления кронштейна адсорбера и отведите адсорбер в сторону. При снятии левого датчика скорости отсоедините клемму "плюс" от аккумуляторной батареи и снимите ее с автомобиля.
Отсоедините штекерную колодку 2 (рис. 6-30) жгута датчика скорости переднего колеса от жгута проводов переднего. Извлеките уплотнитель 1 и протолкните штекерную колодку жгута датчика в отверстие в крыле автомобиля.
Рис. 6-30. Снятие датчика скорости переднего колеса
1 – уплотнитель разрезной; 2 – штекерная колодка жгута датчика скорости переднего колеса.
Поднимите автомобиль на высоту, удобную для выполнения работы. Усилием рук отсоедините жгут датчика скорости переднего колеса от кронштейнов 4 (рис. 6-31).
Отверните болт 2 крепления датчика 3 к кронштейну датчика скорости переднего колеса на поворотном кулаке. Снимите датчик скорости переднего колеса.
Установка. Установку датчика скорости переднего колеса выполните в последовательности, обратной снятию.
При этом: зазор между датчиком и зубцами ротора должен быть 0,72-1,33 мм; момент затяжки болта крепления датчика 8+2 Н.м.
Рис. 6-31. Датчик скорости переднего колеса
1 – ротор переднего колеса; 2 – болт крепления датчика скорости; 3 – датчик скорости переднего колеса; 4 – кронштейны крепления жгута датчика.
ДАТЧИК СКОРОСТИ ЗАДНЕГО КОЛЕСА (ПРАВЫЙ ИЛИ ЛЕВЫЙ)
Снятие и установка
Снятие. Установите автомобиль на двухстоечный подъемник, затормозите стояночным тормозом, выключите зажигание и отсоедините клемму "минус" от аккумуляторной батареи.
Поднимите автомобиль на высоту, удобную для выполнения работы.
Извлеките из отверстия в кузове резиновое уплотнение 5 (рис. 6-32) жгута датчика. Аккуратно вытяните из кузова жгут и штекерную колодку. Разъедините колодку.
Усилием рук отсоедините жгут датчика скорости от кронштейнов 4 и скобы 3. Отверните болт 1 крепления датчика 2 к заднему мосту. Снимите датчик скорости заднего колеса.
Установка. Установку датчика скорости заднего колеса выполните в последовательности, обратной снятию.
Перед установкой смазать уплотнительное кольцо датчика трансмиссионным маслом.
При этом: зазор между датчиком и зубцами ротора должен быть 0,13-1,12 мм; момент затяжки болта крепления датчика 8+2 Н.м.
Рис. 6-32. Датчик скорости заднего колеса
1 – болт крепления датчика скорости; 2 – датчик скорости заднего колеса; 3 – скоба крепления жгута; 4 – кронштейны крепления жгута датчика; 5 – уплотнение жгута датчика.
РОТОР ПЕРЕДНЕГО КОЛЕСА
Замена
При необходимости замены ротора переднего колеса замените приводы передних колес в сборе согласно разделу 3 данного руководства или шарнир наружный в сборе.
РОТОР ЗАДНЕГО КОЛЕСА
Замена
Ротор заднего колеса выполняет также функцию запорного кольца подшипника заднего колеса.
При необходимости замены ротора заднего колеса замените соответствующую полуось заднего моста в сборе согласно разделу 3 данного руководства.
ТРУБОПРОВОДЫ ТОРМОЗНЫЕ
Снятие и установка
ПРЕДУПРЕЖДЕНИЕ. При проведении любых работ, связанных с разгерметизацией тормозной системы, по окончании их выполните прокачку тормозов согласно данному руководству.
Проверьте эффективность рабочего тормоза путем пробного выезда или на стенде.
ТРУБКА К ЛЕВОМУ ПЕРЕДНЕМУ ТОРМОЗУ (дет. 21230-3506550-50-0)
Снятие. Установите автомобиль на двухстоечный подъемник, затормозите стояночным тормозом и выключите зажигание. Снимите экран двигателя. Отсоедините клеммы "минус" и "плюс" от аккумуляторной батареи и снимите ее с автомобиля.
Ослабьте болты крепления колеса, поднимите автомобиль на высоту, удобную для выполнения работы, отверните болты крепления колеса и снимите переднее левое колесо.
Отсоедините штуцер крепления тормозной трубки от шланга левого переднего тормоза. Установите в отверстие шланга левого переднего тормоза заглушку. Снимите со штуцера тормозной трубки скобу крепления тормозного шланга. Извлеките из отверстия в брызговике уплотнитель разрезной 1 (рис. 6-30).
Отсоедините штуцер крепления тормозной трубки от гидроагрегата. Установите в отверстие гидроагрегата заглушку.
Отверните гайку 3 (рис. 6-33) крепления втулки шумоизоляционной 1. Снимите кронштейн направляющий 2 и извлеките трубку из прорези во втулке. Снимите трубку с автомобиля.
Рис. 6-33. Крепление втулки шумоизоляционной
1 – втулка шумоизоляционная; 2 – кронштейн направляющий шумоизоляционной втулки; 3 – гайка крепления втулки шумоизоляционной.
Установка. Установку трубки к левому переднему тормозу выполните в последовательности, обратной снятию.
ТРУБКА ОТ ПЕРЕХОДНИКА К ПРАВОМУ ПЕРЕДНЕМУ
ТОРМОЗУ (дет. 21230-3506540-55-0)
Снятие. Установите автомобиль на двухстоечный подъемник, затормозите стояночным тормозом и выключите зажигание. Снимите экран двигателя. Отверните гайки крепления кронштейна адсорбера и отведите адсорбер в сторону.
Ослабьте болты крепления колеса, поднимите автомобиль на высоту, удобную для выполнения работы, отверните болты крепления колеса и снимите переднее правое колесо. Отсоедините штуцер крепления тормозной трубки от шланга правого переднего тормоза. Установите в отверстие шланга правого переднего тормоза заглушку. Снимите со штуцера тормозной трубки скобу крепления тормозного шланга.
Рис. 6-34. Трубопровод тормозов к правому переднему колесу
1 – скоба крепления трубки к кузову; 2 – трубка от переходника к правому переднему тормозу; 3 – штуцер; 4 – трубка к правому переднему тормозу в сборе.
Отсоедините штуцер 3 (рис. 6-34) трубки к правому переднему тормозу 4. Установите в ее отверстие заглушку. Отверните гайки и снимите две скобы 1 крепления трубки к кузову. Снимите трубку с автомобиля.
Установка. Установку трубки от переходника к правому переднему тормозу выполните в последовательности, обратной снятию.
ТРУБКА К ПРАВОМУ ПЕРЕДНЕМУ ТОРМОЗУ (дет. 21230-3506540-50-0)
Снятие. Установите автомобиль на рабочее место, затормозите стояночным тормозом и выключите зажигание. Снимите экран двигателя. Отсоедините штуцер 3 (рис. 6-34) трубки к правому переднему тормозу 4. Установите в отверстие трубки от переходника к правому переднему тормозу заглушку. Отсоедините штуцер тормозной трубки к правому переднему тормозу от гидроагрегата антиблокировочной системы. Установите в отверстие гидроагрегата заглушку. Отверните гайку 3 (рис. 6-33) крепления втулки шумоизоляционной 1. Снимите кронштейн направляющий 2 и извлеките трубку из прорези во втулке. Извлеките трубку из пластиковой скобы и снимите с автомобиля.
Установка. Установку трубки к правому переднему тормозу выполните в последовательности, обратной снятию.
ТРУБКА К ШЛАНГУ ЛЕВОГО ЗАДНЕГО ТОРМОЗА (дет. 21230-3506630-50-0)
Снятие. Установите автомобиль на двухстоечный подъемник, затормозите стояночным тормозом и выключите зажигание. Поднимите автомобиль на высоту, удобную для выполнения работы. Отсоедините штуцер 1 (рис. 6-35) тормозной трубки от шланга 3 левого заднего тормоза. Установите в отверстие шланга левого заднего тормоза заглушку.
Снимите со штуцера тормозной трубки скобу 2 крепления шланга.
Рис. 6-35. Соединение трубок и шлангов задних тормозов
1 – штуцер трубки к шлангу левого заднего тормоза; 2, 5 – скоба крепления шланга; 3 – шланг левого заднего тормоза; 4 – шланг правого заднего тормоза; 6 – штуцер трубки к шлангу правого заднего тормоза.
Отверните штуцер 1 (рис. 6-36) и отсоедините трубку к шлангу левого заднего тормоза от трубки к переходнику левому. Установите в отверстие трубки к переходнику левому заглушку.
Отверните пять гаек 2 скоб крепления трубок к кузову автомобиля, отсоедините от них планки и снимите тормозную трубку.
Установка. Установку трубки к шлангу левого заднего тормоза выполните в последовательности, обратной снятию.
Рис. 6-36. Крепление трубок к кузову автомобиля
1 – штуцеры; 2 – скобы двухместные крепления трубок к кузову.
ТРУБКА К ШЛАНГУ ПРАВОГО ЗАДНЕГО ТОРМОЗА (дет. 21230-3506620-50-0)
Снятие. Установите автомобиль на двухстоечный подъемник, затормозите стояночным тормозом и выключите зажигание. Поднимите автомобиль на высоту, удобную для выполнения работы. Отсоедините штуцер 6 (рис. 6-35) тормозной трубки от шланга 4 правого заднего тормоза. Установите в отверстие шланга правого заднего тормоза заглушку.
Снимите со штуцера тормозной трубки скобу 5 крепления шланга.
Отверните штуцер 1 (рис. 6-36) и отсоедините трубку к шлангу правого заднего тормоза от трубки к переходнику правому. Установите в отверстие трубки к переходнику правому заглушку. Отверните пять гаек 2 (рис. 6-36) скоб крепления трубок к кузову автомобиля, снимите с них планки и отсоедините тормозную трубку.
Установка. Установку трубки к шлангу правого заднего тормоза выполните в последовательности, обратной снятию.
ТРУБКА ПЕРВИЧНОГО (дет. 21230-3506510-50-0)
ИЛИ ВТОРИЧНОГО (дет. 21230-3506500-50-0) КОНТУРА ГЛАВНОГО ЦИЛИНДРА
Снятие. Установите автомобиль на рабочее место, затормозите стояночным тормозом и выключите зажигание. Снимите экран двигателя. Отсоедините трубку первичного или вторичного контура главного тормозного цилиндра от гидроагрегата антиблокировочной системы. Установите в отверстие гидроагрегата заглушку.
Отсоедините трубку первичного или вторичного контура главного тормозного цилиндра от главного цилиндра. Установите в отверстие главного цилиндра заглушку. Отверните гайку 3 (рис. 6-33) крепления втулки шумоизоляционной 1. Снимите кронштейн направляющий 2 и извлеките трубку из прорези во втулке. Снимите трубку с автомобиля.
Установка. Установку выполните в последовательности, обратной снятию.
ТРУБКА К ПЕРЕХОДНИКУ ПРАВАЯ (дет. 21230-3506560-50-0)
ИЛИ ЛЕВАЯ (дет. 21230-3506570-50-0)
Снятие. Установите автомобиль на двухстоечный подъемник, затормозите стояночным тормозом и выключите зажигание. Снимите экран двигателя. Поднимите автомобиль на высоту, удобную для выполнения работы. Отсоедините штуцер 2 (рис. 6-37) тормозной трубки к переходнику правой или левой. Установите на тормозную трубку к шлангу заднего тормоза заглушку. Опустите автомобиль.
Рис. 6-37. Снятие трубок к переходникам правой и левой
1 – скобы; 2 – штуцеры.
Отсоедините штуцер тормозной трубки к переходнику правой или левой от гидроагрегата антиблокировочной системы. Установите в отверстие гидроагрегата заглушку. Отверните гайку 3 (рис. 6-33) крепления втулки шумоизоляционной 1. Снимите кронштейн направляющий 2 и извлеките трубку из прорези во втулке. Извлеките трубку из двух пластиковых скоб 1 (рис. 6-37) и снимите с автомобиля.
Установка. Установку выполните в последовательности, обратной снятию.
