ДВЕРИ
Разборка и сборка передней двери
Откройте переднюю дверь и опустите в нижнее положение опускное стекло.
Отсоедините клемму «минус» от аккумуляторной батареи.

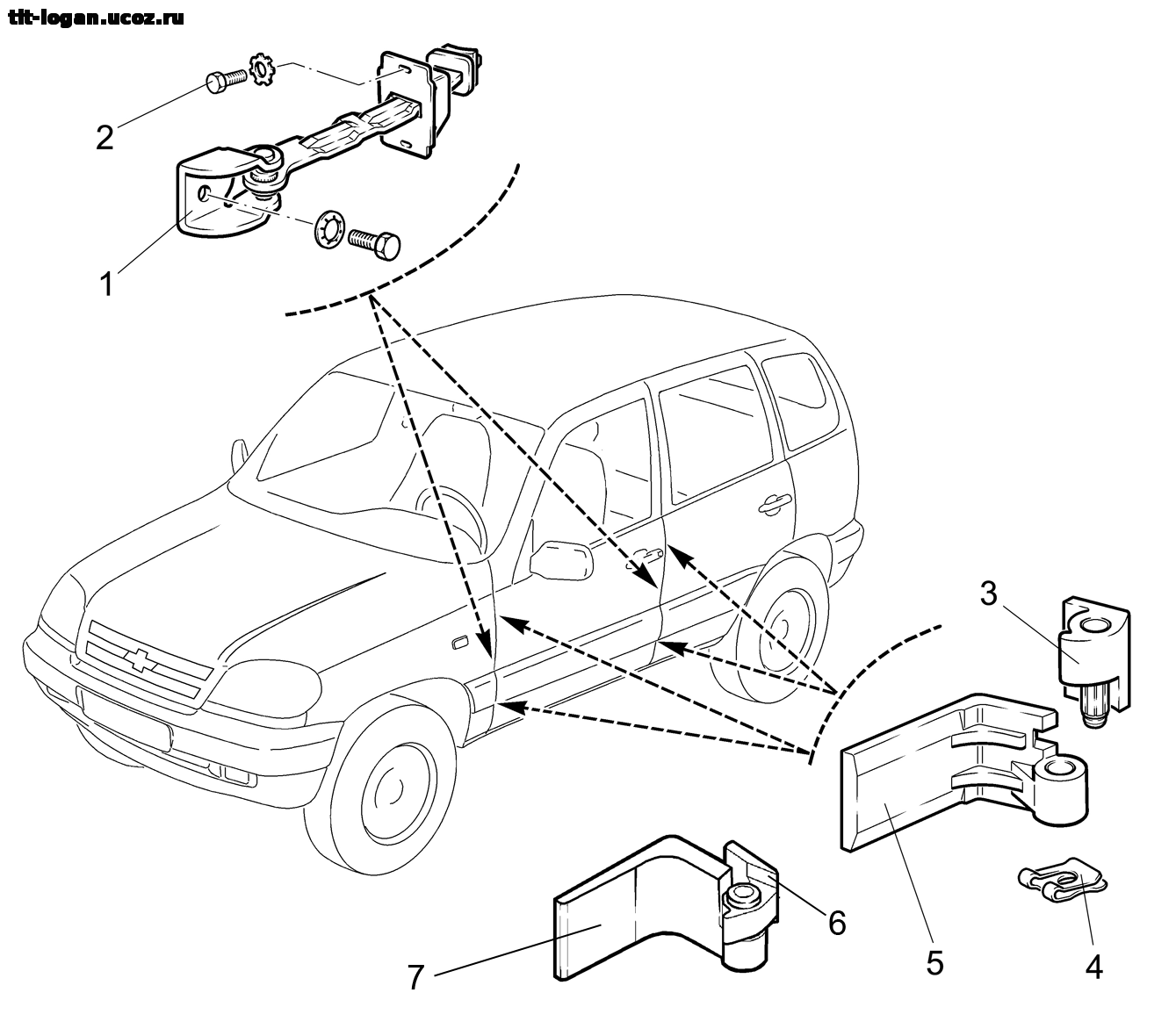

Рис. 8-39. Снятие дверей:
1 – ограничитель открывания двери; 2 – болт; 3 – петля подвижная; 4 – скоба стопорная;
5 – петля неподвижная; 6 – петля подвижная устанавливается с 04.2012г.; 7 – петля неподвижная устанавливается с 04.2012г.
Сожмите выступы фиксатора и извлеките кнопку 4 (см. рис. 8-43) выключения блокировки замка двери.
Извлеките три клавишных переключателя на левой двери и один на правой, разъедините штекерные колодки, снимите заглушки 5 (рис. 8-40), отверните винты 3 и 4 крепления ручки 10 подлокотника двери 12, снимите ручку подлокотника и облицовку бокового зеркала.
Отверните винт крепления облицовки 1 (рис. 8-41), сдвиньте ее назад и снимите облицовку внутренней ручки 2 открывания двери.
Отверните три самонарезающих винта 6 (см. рис. 8-40) и снимите карман 9 обивки передней двери.

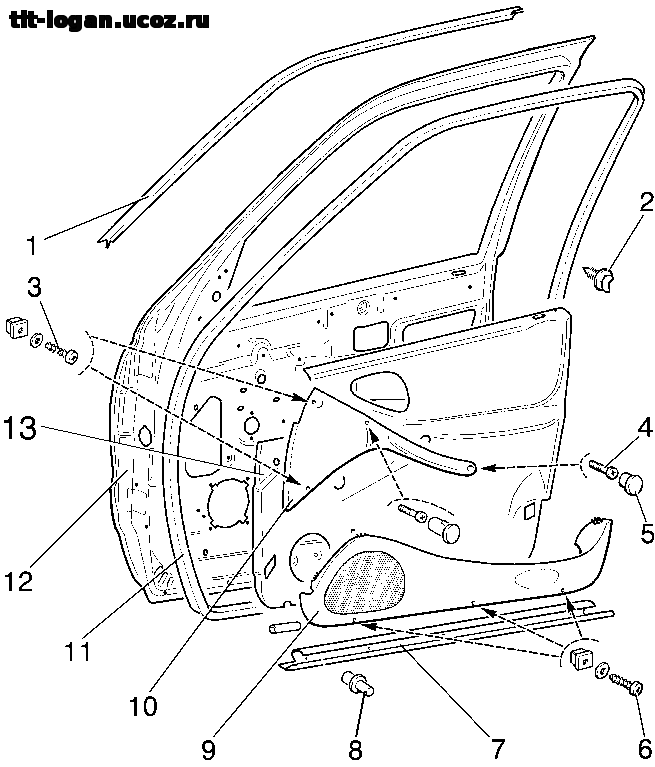

Рис. 8-40. Снятие обивки передней двери:
1 – верхний уплотнитель проема передней двери; 2 – кнопка; 3 – винт; 4 – винт; 5 – заглушка;
6 – винт; 7 – уплотнитель порога; 8 – пистон; 9 – карман обивки двери; 10 – ручка подлокотника; 11 – уплотнитель проема двери; 12 – передняя дверь; 13 – обивка передней двери.
Рис. 8-41. Снятие ручек передней двери:

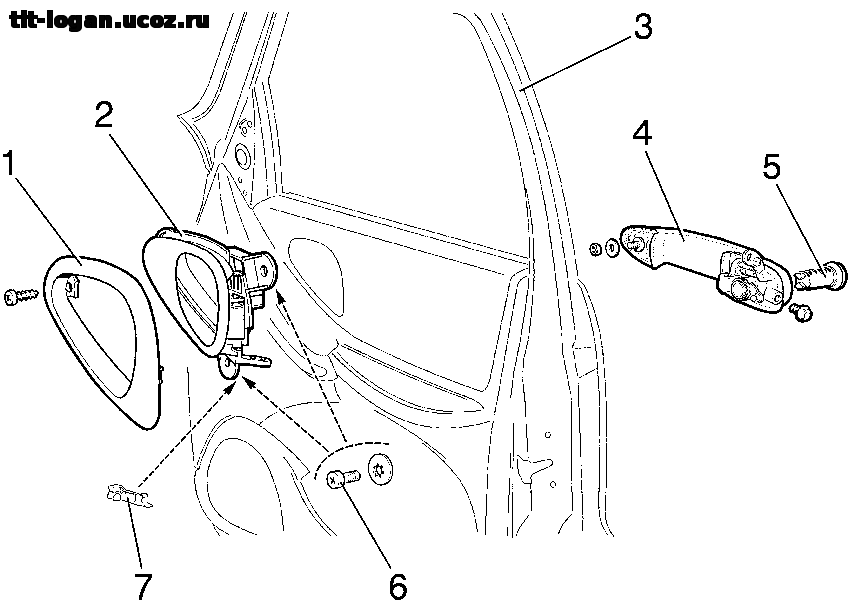

1 – облицовка внутренней ручки двери; 2 – внутренняя ручка двери; 3 – передняя дверь; 4 – наружная ручка передней двери; 5 – цилиндр замка; 6 – винт; 7 – скоба.
Отверните два винта, отожмите отверткой кнопку 2 и снимите обивку 13.
Отсоедините штекерные колодки жгутов проводов моторедуктора наружного зеркала и проводов передней двери.
Отверните три винта 12 (см. рис. 8-52) и снимите наружное зеркало.
Снимите наружные нижний и верхний уплотнители опускного стекла.
Временно установите клавишные переключатели, подсоедините клемму «минус» к аккумуляторной батарее, поднимите опускное стекло.
Снимите клавишные переключатели и отсоедините клемму «минус» от аккумуляторной батареи.
Отверните болт и снимите направляющую 1 (рис. 8-42) опускного стекла в сборе с уплотнителем 2.

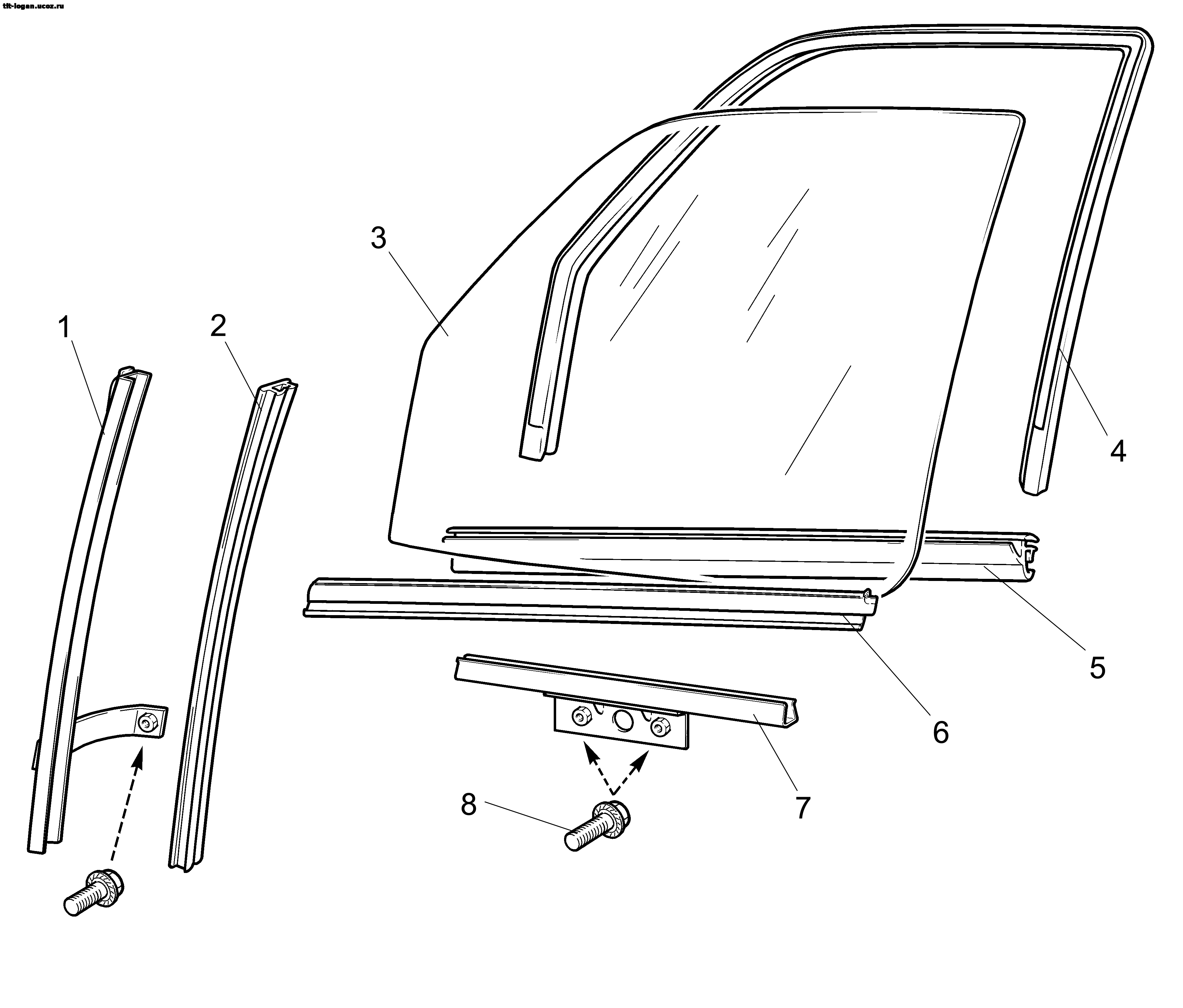

Рис. 8-42. Снятие переднего опускного стекла:
1 – направляющая передняя правая; 2 – уплотнитель нижний; 3 – опускное стекло; 4 – уплотнитель верхний; 5 – уплотнитель внутренний; 6 – уплотнитель наружный; 7 – обойма опускного стекла; 8 – болт.
Через проемы во внутренней панели двери отверните два болта 8 крепления обоймы 7 опускного стекла 3 к стеклоподъемнику и выньте стекло из полости двери.
Отсоедините колодку 10 (рис. 8-44) жгута проводов моторедуктора 9 стеклоподъемника от колодки жгута проводов боковых дверей.
Отверните четыре гайки 5 крепления стеклоподъемника и извлеките его в сборе с моторедуктором через проем во внутренней панели двери.
Отверните два винта 6 (см. рис. 8-41) крепления внутренней ручки 2 привода замка двери, отсоедините тягу 1 (см. рис. 8-43) и снимите ручку.
Отсоедините от замка 9 тяги 5 и 7 наружной ручки.
Отверните гайку и болт и снимите ручку 4 (см. рис. 8-41) в сборе с тягами 5 и 7 (см. рис. 8-43).
Отверните три винта и снимите замок 9 в сборе с тягами 1 и 2.

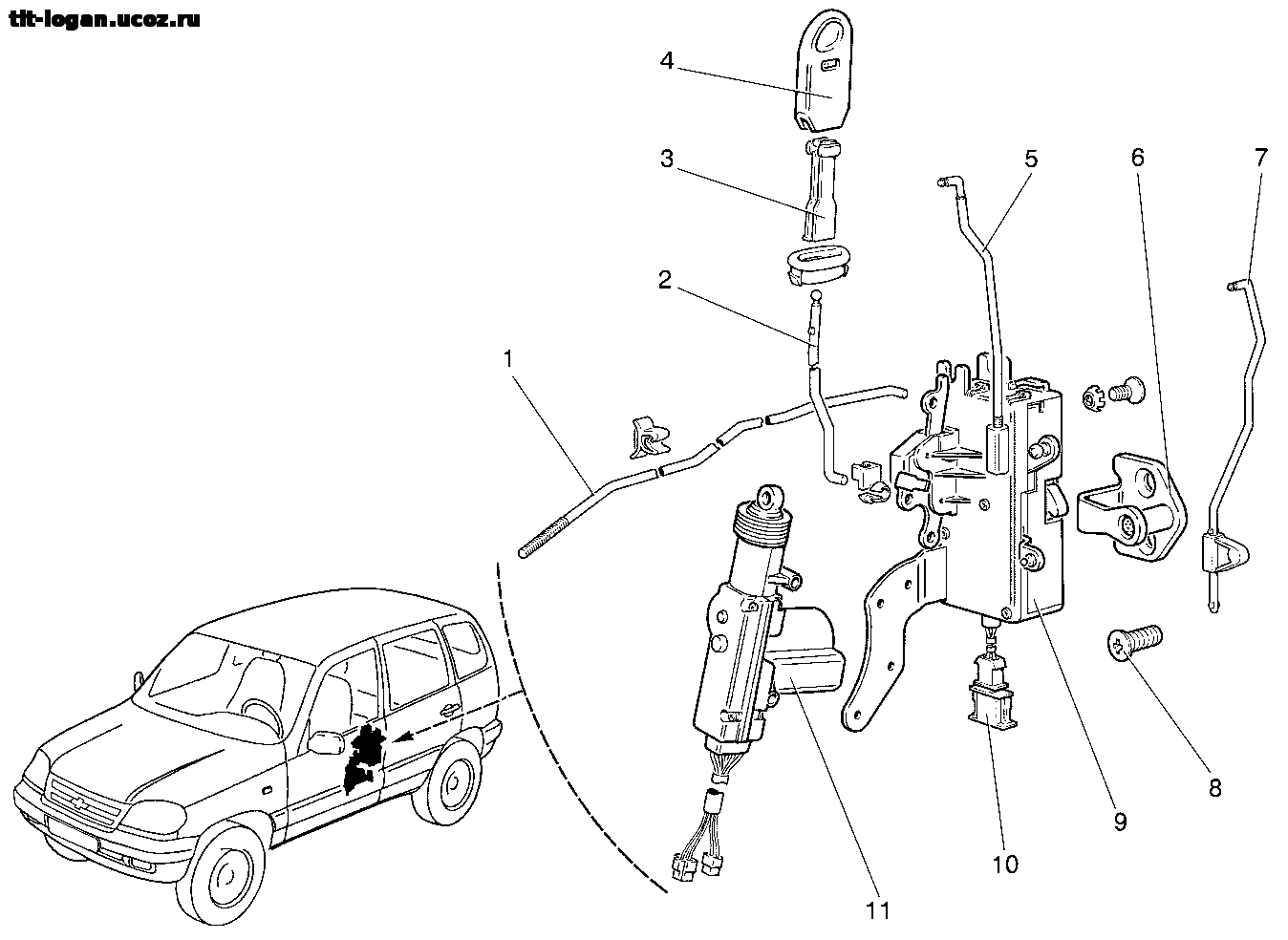

Рис. 8-43. Механизм блокировки передней двери:
1 – тяга внутреннего привода замка; 2 – тяга кнопки; 3 – вставка кнопки; 4 – кнопка выключения замка двери; 5 – тяга наружной ручки; 6 – фиксатор замка; 7 – тяга выключения замка; 8 – винт крепления фиксатора; 9 – замок передней двери; 10 – электроразъем моторедуктора; 11 – моторедуктор.
Рис. 8-44. Стеклоподъемник передней дверей:
1 – опора; 2 – гайка; 3 – ролик; 4 – пластина крепления опускного стекла; 5 – гайка; 6 – трос;
7 – оболочка троса; 8 – механизм стеклоподъемника; 9 – моторедуктор стеклоподъемника;
10 – электроразъем моторедуктора.
Отверните три болта крепления ограничителя открытия двери и снимите его.
Извлеките из полости двери жгут проводов.
Регулировка замка передней двери
Для нормальной работы замка отрегулируйте положение корпуса 6 фиксатора замка, предварительно ослабив болты крепления.
Перед регулировкой замка рекомендуется очертить контуры фиксатора на стойке кузова.
Если дверь закрывается слишком туго, ослабьте болты крепления фиксатора, сместите его наружу и затяните болты. Если дверь закрывается неплотно, фиксатор сместите внутрь. При этом не должно быть западания или выступания двери относительно кузова.
Если дверь при закрывании приподнимается (провисание в открытом положении), фиксатор опустите.
При плохом отпирании двери внутренней ручкой отрегулируйте положение тяги внутреннего привода. Для этого отсоедините скобу 7 (см. рис. 8-41) от тяги, не ослабляя винтов крепления ручки, сдвиньте тягу максимально назад и закрепите скобу на тяге.
По окончании регулировки заверните винты крепления.
Разборка и сборка задней двери
Отсоедините клемму «минус» от аккумуляторной батареи. Откройте заднюю дверь и опустите в нижнее положение опускное стекло.
Сожмите выступы фиксатора и извлеките кнопку 2 (см. рис. 8-47) выключения блокировки замка двери.
Отверните два винта 5 (см. рис. 8-45) и снимите карман 4.
Отверните винт крепления облицовки 1 (рис. 8-46), сдвиньте ее назад и снимите облицовку внутренней ручки 2 открывания двери.
Снимите облицовку 9 (рис. 8-48) и ручку 10 стеклоподъемника.
Отожмите кнопки 1 (см. рис. 8-45) и снимите обивку задней двери 8.
Отверните два винта 8 (рис. 8-46) крепления внутренней ручки 2 привода замка двери, отсоедините тягу 5 (рис. 8-47) и снимите ручку.
Отсоедините от замка 11 тягу 8 наружной ручки.
Отверните гайку 5 (см. рис. 8-46) и болт 7 и снимите ручку 6 с тягой в сборе.
Отверните винт крепления привода 1 (см. рис. 8-47) выключения блокировки замка двери.

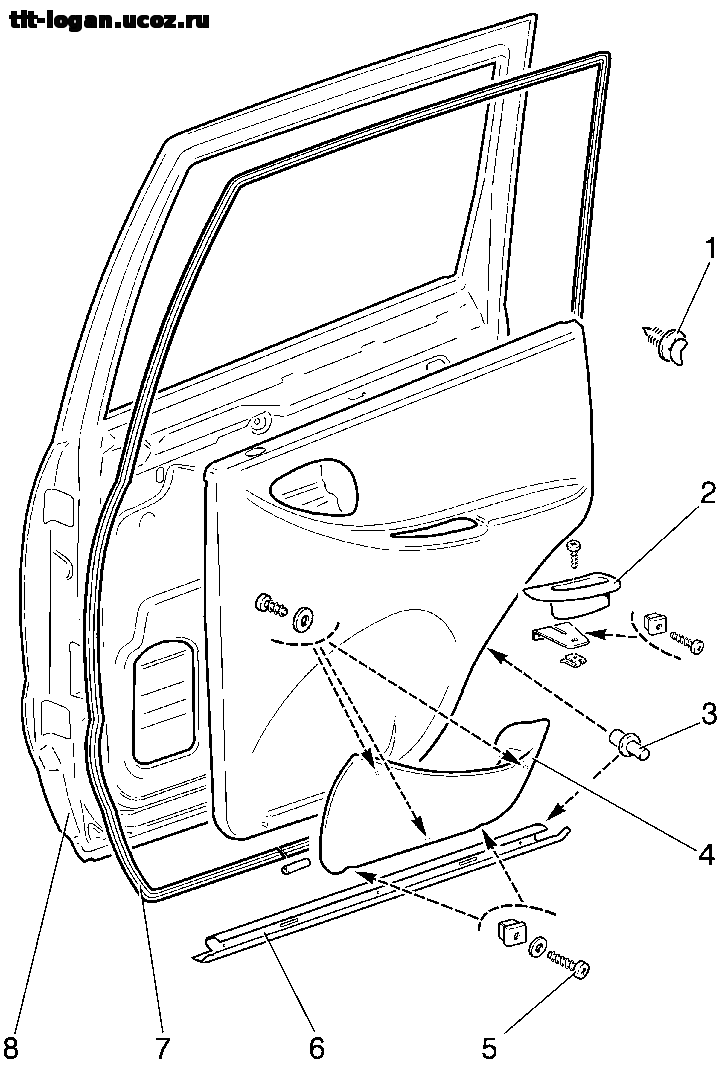

Рис. 8-45. Снятие обивки задней двери:
1 – кнопка; 2 – вставка ручки подлокотника; 3 – держатель обивки; 4 – карман обивки задней двери; 5 – винт; 6 – уплотнитель порогов двери; 7 – уплотнитель проема задней двери; 8 – задняя дверь.
Рис. 8-46. Снятие ручек задней двери:
1 – облицовка внутренней ручки; 2 – внутренняя ручка двери; 3 – скоба; 4 – задняя дверь; 5 – гайка; 6 – наружная ручка задней двери; 7 – болт; 8 – винт.

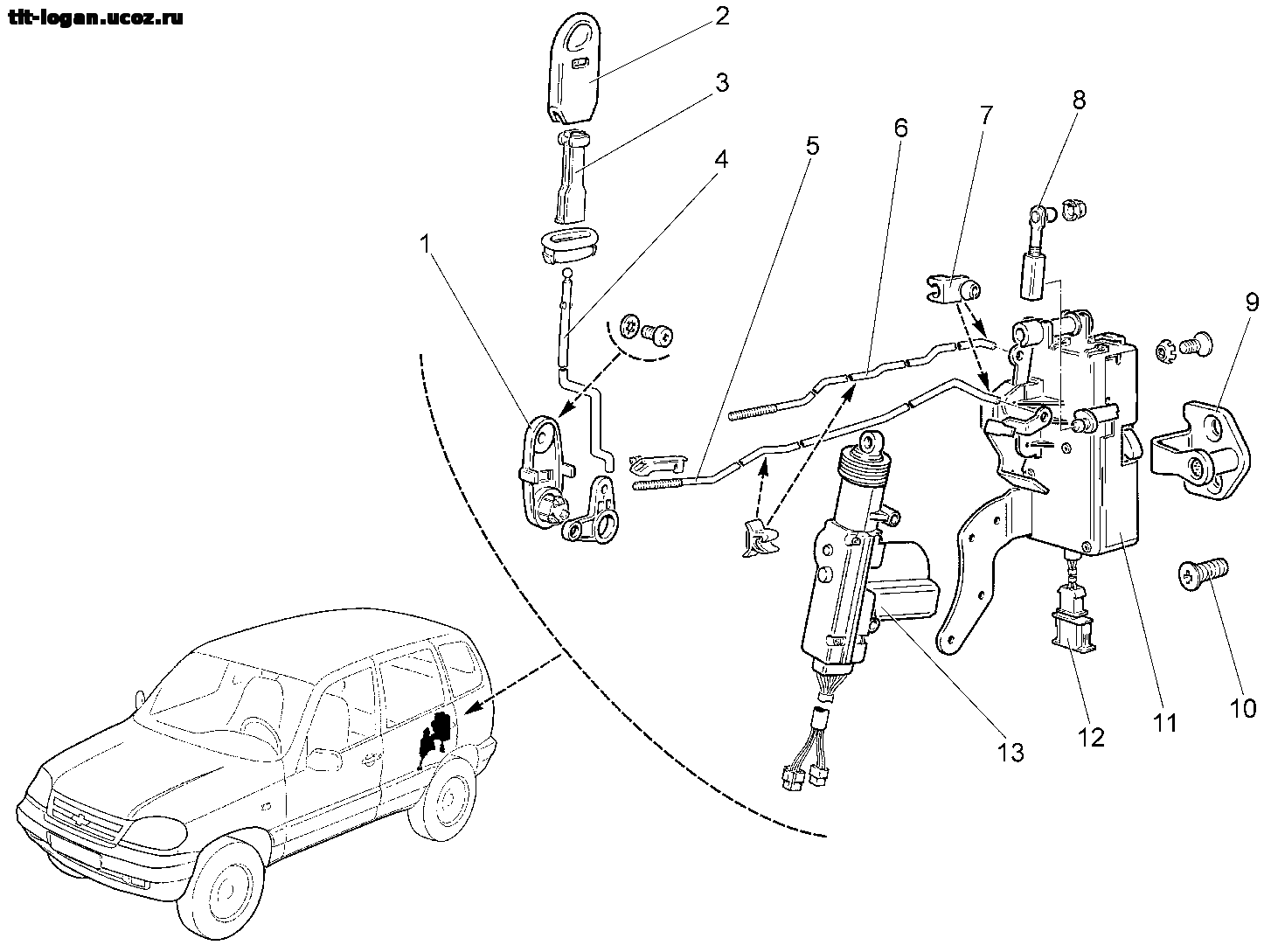

Рис. 8-47. Механизм блокировки задней двери:
1 – корпус привода выключения замка; 2 – кнопка выключения замка; 3 – вставка кнопки; 4 – тяга кнопки; 5 – тяга привода замка; 6 – тяга внутреннего привода замка; 7 – скоба крепления тяги замка; 8 – тяга наружной ручки; 9 – фиксатор замка; 10 – винт крепления фиксатора; 11 – замок задней двери; 12 – электроразъем моторедуктора; 13 – моторедуктор.
Отверните три винта и снимите замок 11 в сборе с приводом выключения замка и тягами 4 и 6.
Отверните три болта крепления ограничителя и снимите его.
Снятие стеклоподъемника задней двери (рис. 8-48) производите аналогично снятию стеклоподъемника передней двери.
Сборку двери производите в обратном порядке.

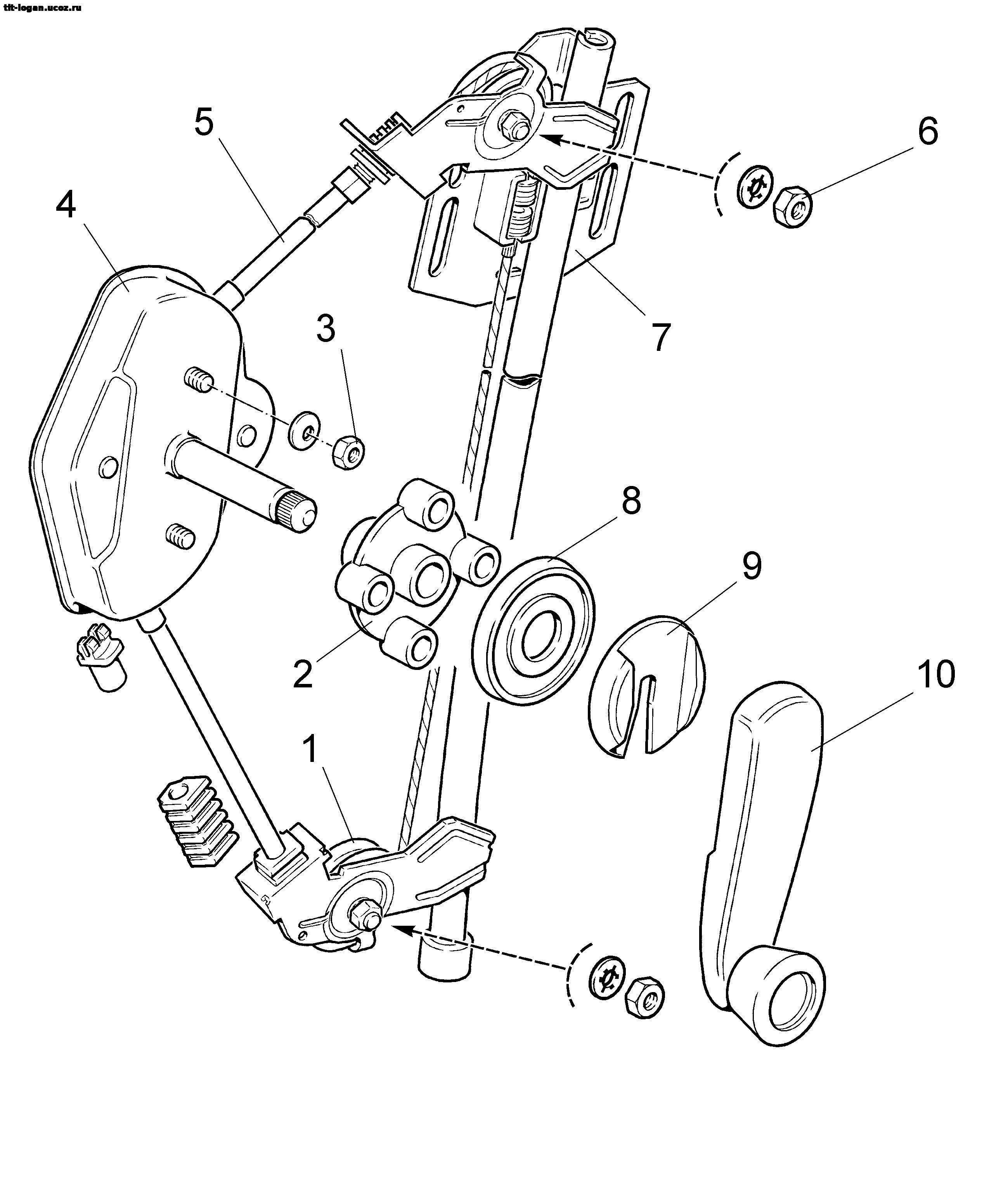

Рис. 8-48. Снятие стеклоподъемника задней боковой двери:
1 – ролик; 2 – распорная втулка; 3 – гайка; 4 – стеклоподъемник задней двери; 5 – оболочка троса; 6 – гайка; 7 – пластина крепления опускного стекла; 8 – розетка ручки стеклоподъемника;
9 – облицовка ручки стеклоподъемника; 10 – ручка стеклоподъемника.
Разборка, сборка двери задка
Дверь задка навешивается на кузов на две петли 7 (рис. 8-49) с левой стороны задка и запирается замком.
Отсоедините минусовую клемму от аккумуляторной батареи. Снимите защитный колпак с запасного колеса. Торцовым ключом открутите три гайки и снимите запасное колесо.
Отверните четыре гайки крепления кронштейна запасного колеса и снимите кронштейн.
Снимите рычаг стеклоочистителя двери задка.
Откройте дверь задка. Отверните крышку и снимите облицовку горловины бачка омывателя стекла.
Отверните четыре самонарезающих винта и снимите верхнюю среднюю обивку 3 двери задка.
Рис. 8-49. Снятие обивок двери задка:

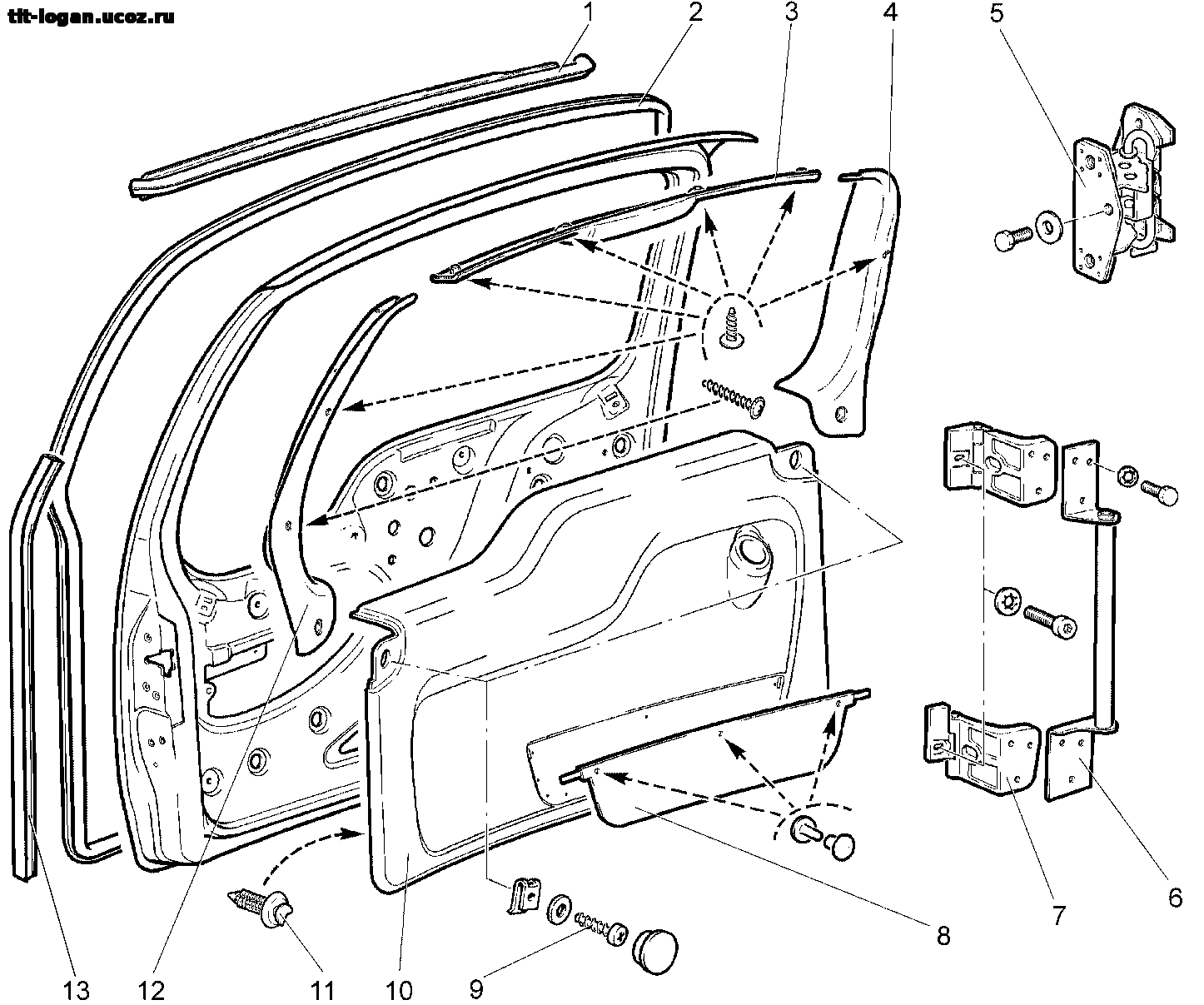

1 – верхний уплотнитель двери задка; 2 – уплотнитель проема двери задка; 3 – верхняя обивка двери задка; 4 – левая верхняя обивка двери задка; 5 – ограничитель двери задка; 6 – соединитель петель; 7 – нижняя петля двери задка; 8 – карман обивки; 9 – винт; 10 – обивка двери задка; 11 – кнопка; 12 – правая верхняя обивка двери задка; 13 – уплотнитель зоны замка.
Снимите две облицовки, выкрутите два винта 9, снимите левую 4 и правую 12 обивки двери задка.
Снимите обивку 10 двери задка, преодолевая усилие пластмассовых кнопок 11.
Отсоедините колодку жгута проводов моторедуктора стеклоочистителя.
Отверните три гайки с шайбами и снимите моторедуктор.
Снимите жиклер 3 или 4 (рис. 8-58) омывателя стекла.
Отсоедините от замка 3 (рис. 8-50) тягу 1 наружной ручки 10 и тягу 2 выключателя 9 замка.
Отверните гайку и болт крепления наружной ручки двери задка и снимите ручку.
Отверните три винта и снимите замок 3 двери.
Отверните два винта и снимите шип 7 двери задка.
Отверните четыре болта крепления ограничителя 5 (см. рис. 8-49) открывания двери задка и снимите ограничитель.
Рис. 8-50. Снятие механизмов двери задка:

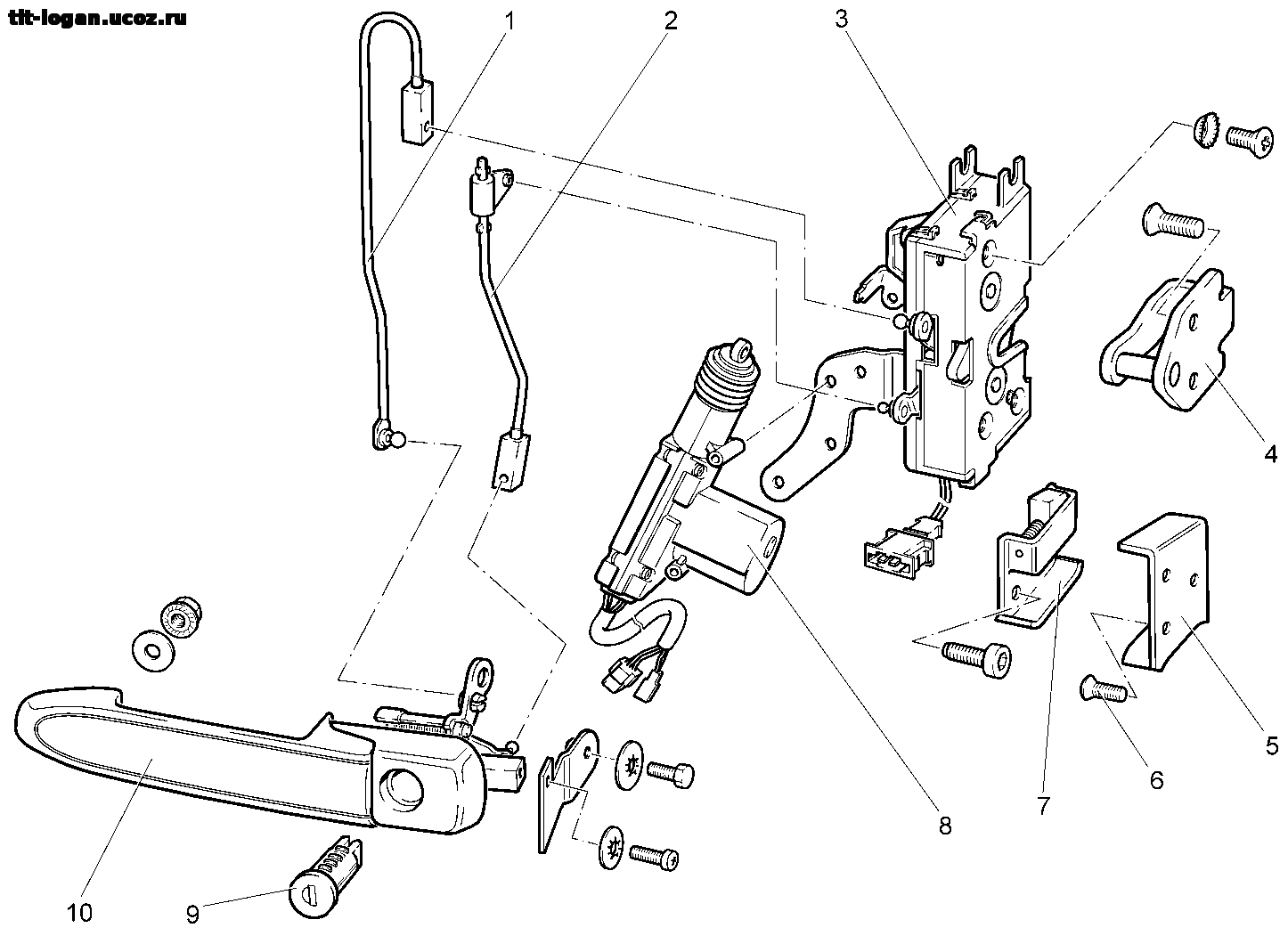

1 – тяга ручки двери задка; 2 – тяга выключателя замка двери; 3 – замок двери задка; 4 – фиксатор замка; 5 – гнездо шипа двери задка; 6 – винт; 7 – шип двери задка; 8 – моторедуктор замка двери задка; 9 – цилиндр замка; 10 – наружная ручка двери.
С декабря 2012 года автомобили комплектуются шипом двери задка измененной конструкции.
Снятие шипа производите в следующем порядке:
- отверните винт 1 (рис. 8-50 а) и снимите шип 2.
- отверните три винта 1 (рис. 8-50 б) и снимите гнездо 2 шипа.
Установите шип в следующем порядке:
- установите гнездо 2 шипа в правой части проема двери задка и затяните три винта 1 крепления;
- установите на винт 1(рис. 8-50 в) шайбу 2 гладкой стороной к шипу;
- проденьте в отверстие 1 (рис. 8-50 г) шипа 2 винт и установите шип на дверь задка таким образом, чтобы отверстие 2 шипа располагалось горизонтально, как показано на рисунке;
- заверните винт 1 (рис. 8-50 а) не затягивая, сдвиньте шип 2 в крайнее переднее положение;
- прикрыв дверь убедитесь что шип заходит в гнездо 2 (рис.8-50 б) по центру;
- закройте дверь для принятия правильного положения шипа;
- откройте дверь и затяните винт 1 (рис.8-50 а) крепления шипа;
- нанесите смазку ЛСЦ на внутреннюю часть гнезда шипа.
Рис. 8-50 а. Шип двери задка:
1 – винт крепления шипа;
2 – шип двери задка;
3 – дверь задка.
Рис. 8-50 б. Гнездо шипа двери задка:
1 – винт крепления шипа;
2 – гнездо шипа двери задка;
3 – дверь задка.
Рис. 8-50 в. Винт крепления шипа двери задка:
1 – винт крепления шипа;
2 – шайба.
Рис. 8-50 г. Шип двери задка:

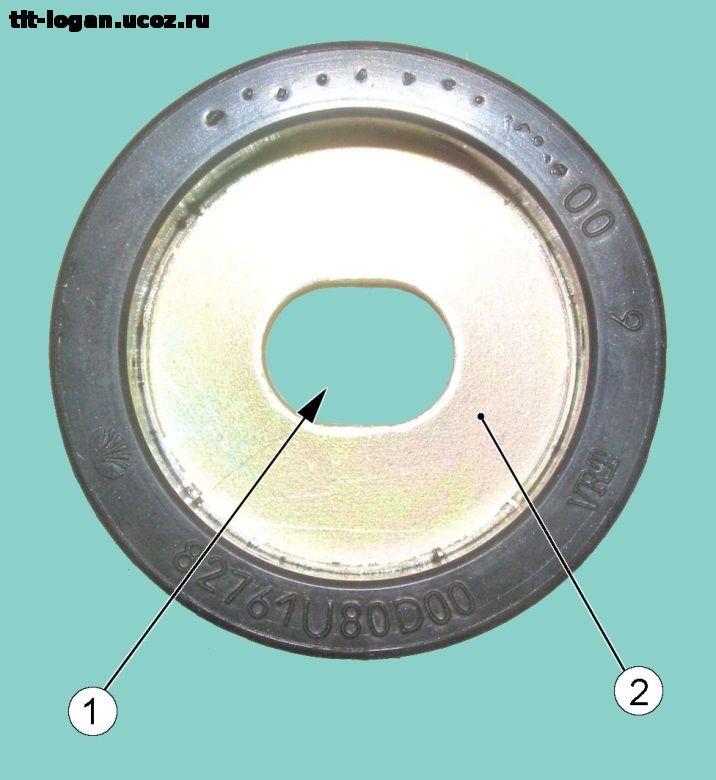

1 – отверстие шипа;
2 – шип двери задка.
Сборку двери задка выполняйте в последовательности обратной разборке.
Смажьте трущиеся поверхности замка, петель, фиксатора и ограничителя открывания двери смазкой «Литол-24».
Отрегулируйте работу замка.
При установке жиклера вставьте его корпусом в отверстие наружной панели двери задка.
Отрегулируйте направление струи жидкости согласно подразделу "Омыватели стекол".
