КОНТРОЛЬ ГЕОМЕТРИИ КУЗОВА

Зазоры, проемы, сопряжения

A

B

C

D

E

F

G

H

1430±5

1020±5

950±4

950±4

1270±5

816±4

545±2

490±2



I

J

K

L

M

N

O

P

1520±5

1520±5

1490±5

1490±4

670±4

1360±4

1360±2

935±2

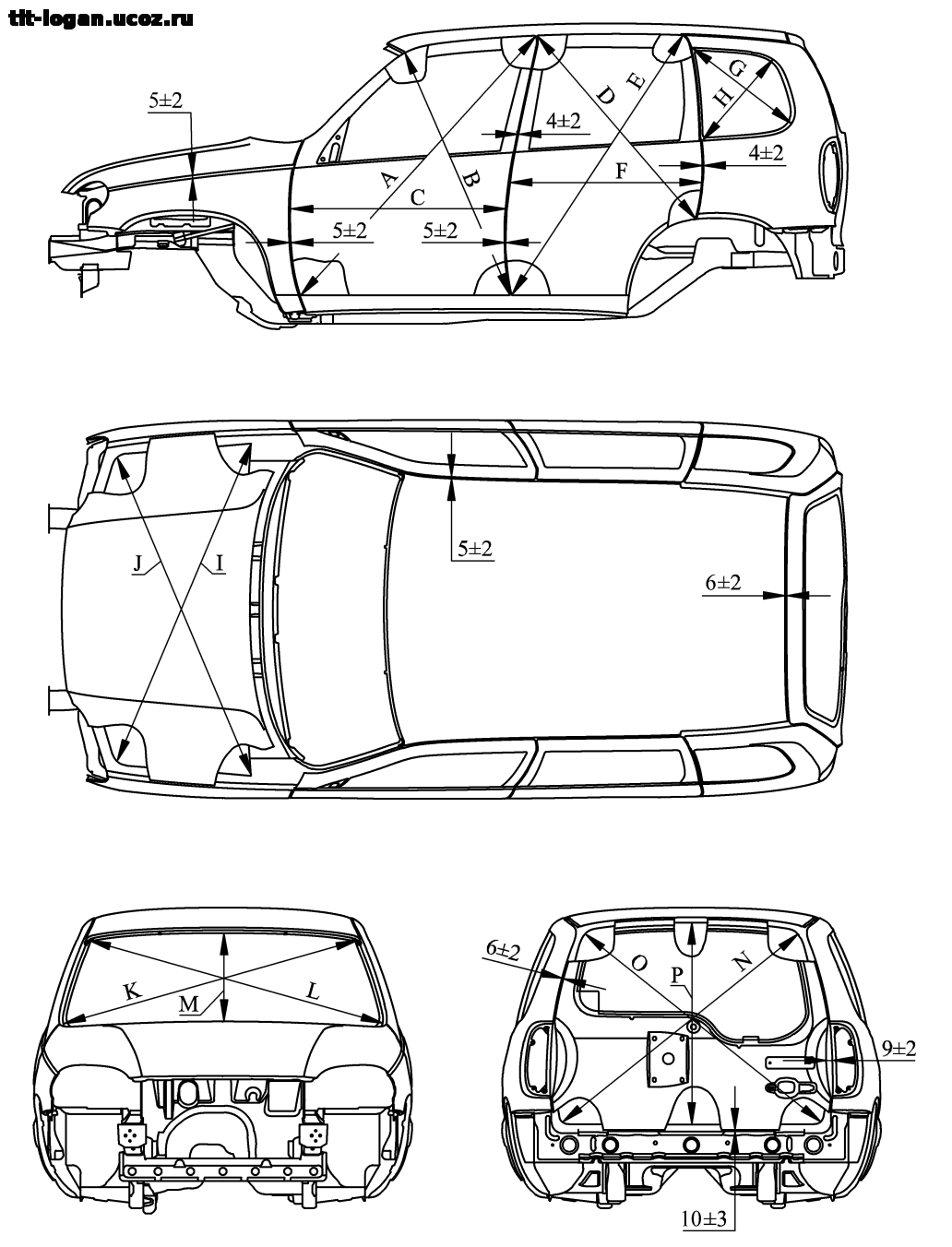

Рис. 8-135. Размеры проемов и зазоры сопрягаемых деталей кузова.

ВНИМАНИЕ:

размеры проемов боковых дверей, капота и двери задка являются справочными и используются в технологии ремонта для промежуточных замеров;

несовпадение линий подштамповок и кромок сопрягаемых панелей должно быть не более 3 мм;

невстречное выступание панелей должно быть не более 3 мм.


Базовые точки крепления узлов трансмиссии

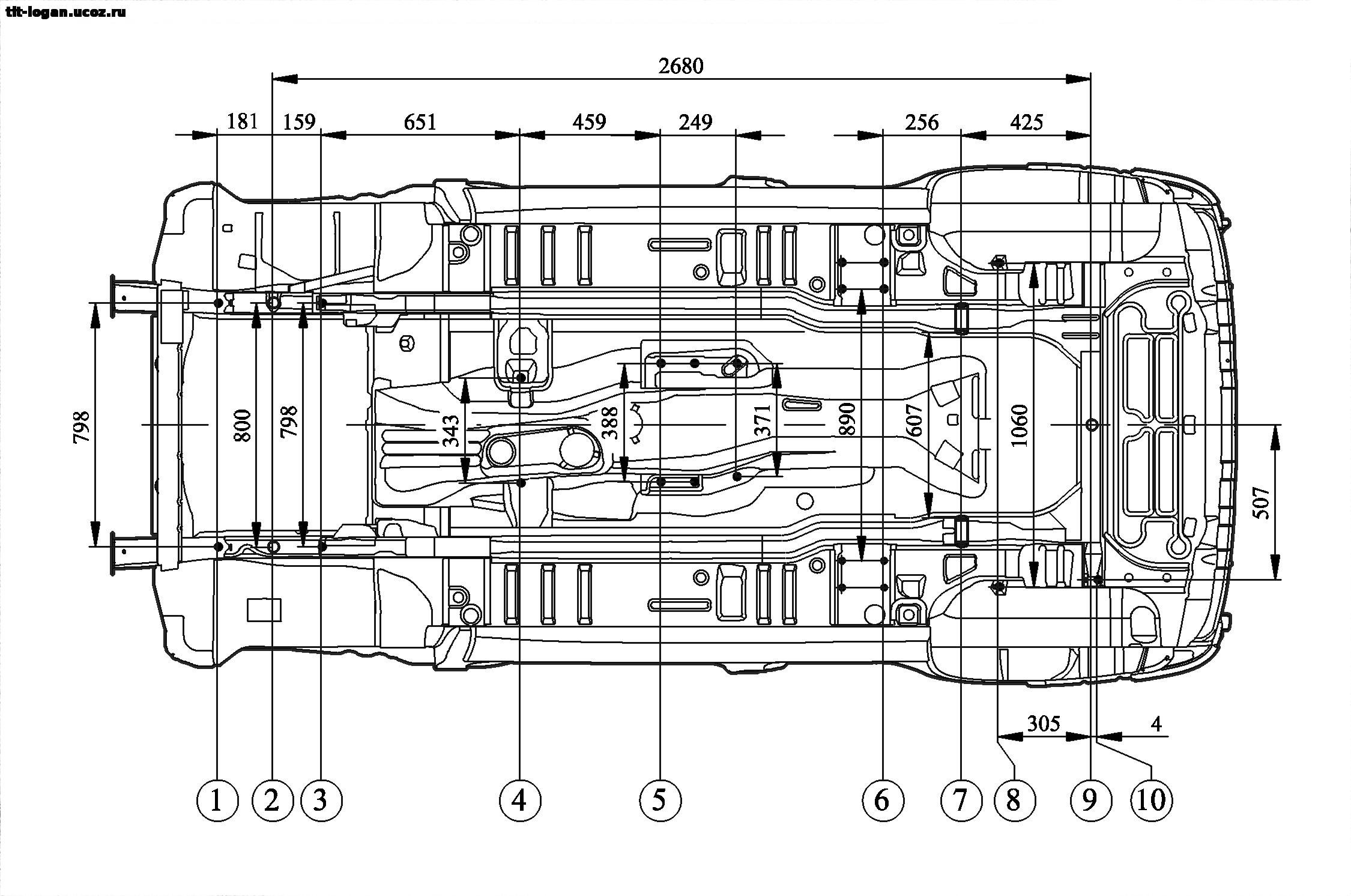

Рис. 8-136. Точки крепления двигателя и подвесок:

1; 3 – точки крепления передней подвески; 2 – базовые отверстия диаметром 20 мм; 4 – точки крепления задней опоры силового агрегата; 5 – шесть точек крепления раздаточной коробки;       6 – точки крепления нижних рычагов задней подвески;7 – оси крепления верхних рычагов задней подвески; 8 – точки крепления задних амортизаторов; 9 – базовое отверстие диаметром 20 мм;  10 – точка крепления поперечной штанги задней подвески.

Передняя часть кузова

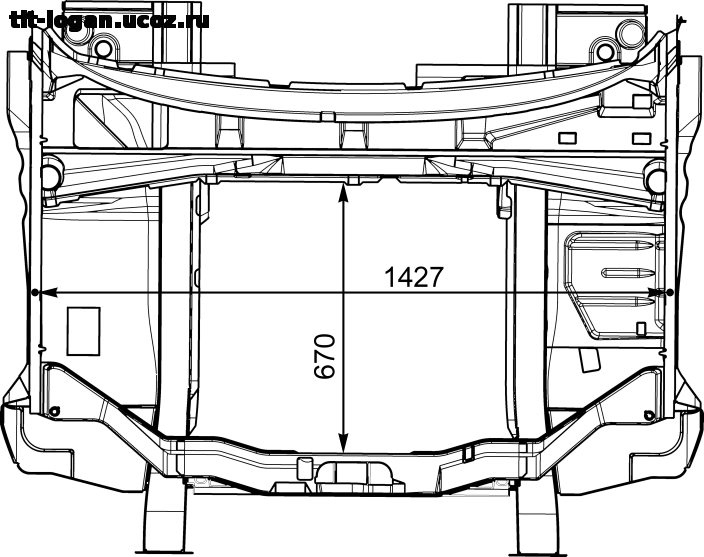

Рис. 8-137. Размеры проема капота (вид сверху).

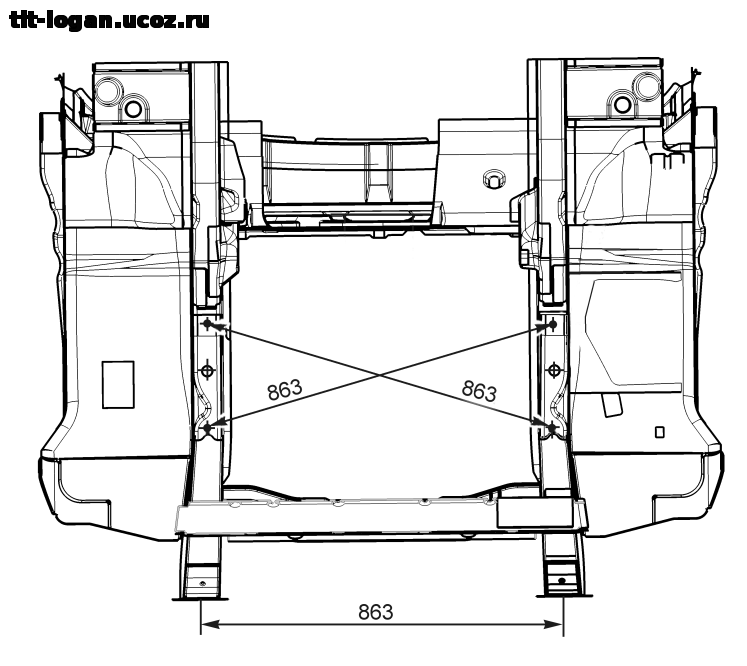

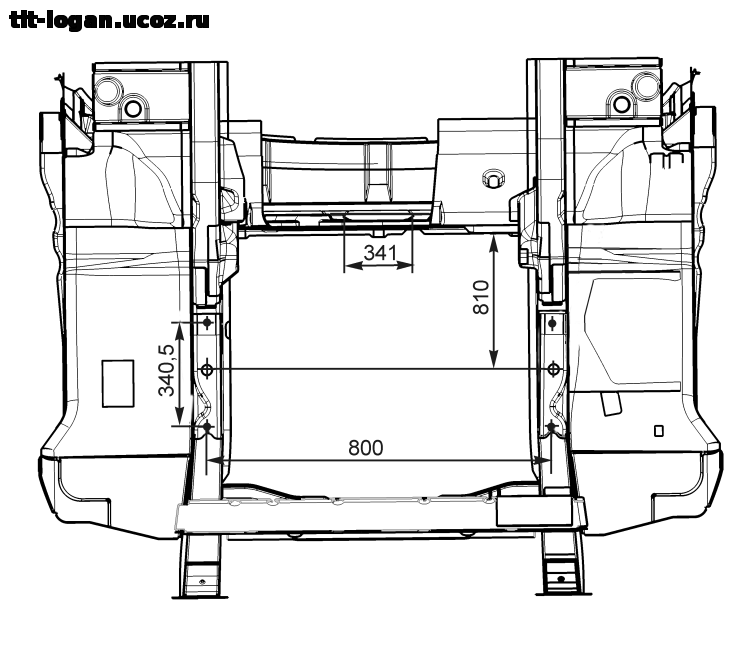

Рис. 8-138. Точки крепления подвесок двигателя (вид снизу).

Проем двери задка

Рис. 8-139. Размеры проема двери задка.

Задняя часть кузова

Рис. 8-140. Геометрия задней части кузова (вид снизу).
