ОБИВКИ САЛОНА И МОЛДИНГИ
Снятие обивок салона кузова автомобиля
Снятие обивок пола кузова показано на рис. 8-78.
Снимите чехлы 2 и 3 с рычага раздаточной коробки и рычага коробки передач.
Отверните самонарезающие винты 1 и снимите облицовку туннеля пола 4.

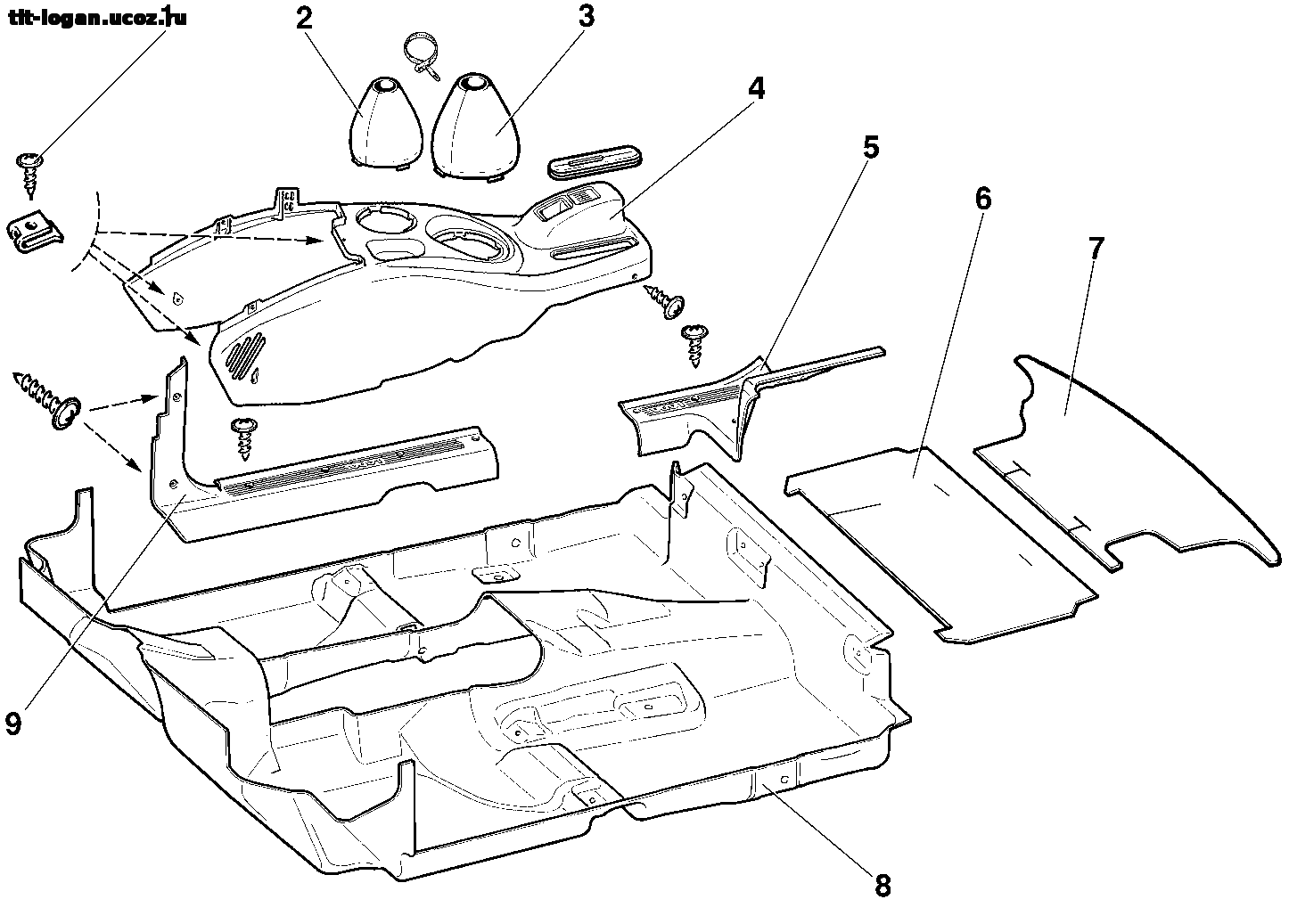

Рис. 8-78. Обивки пола кузова:
1 – винт; 2 – чехол рычага раздаточной коробки; 3 – чехол рычага коробки передач; 4 – облицовка туннеля пола; 5 – задняя облицовка порога пола; 6 – передний коврик багажника; 7 – задний коврик багажника; 8 – коврик пола; 9 – передняя облицовка порога пола.
Отверните винты и снимите передние 9 и задние 5 облицовки порога пола.
При необходимости снимите коврик пола 8, передний 6 и задний 7 коврики багажника.
Снятие обивок кузова показано на рис. 8-79.
Отверните самонарезающие винты 2 и снимите нижнюю 1 и верхнюю 20 обивки центральной стойки. Отожмите обивки 4 стойки ветрового стекла и снимите обивки.
Снимите полку 15 багажника. Снимите облицовки 12 багажника.
Отверните самонарезающие винты и снимите обивку боковины задка. Снимите обивки 17 арки и багажника.
Снимите вставку 3 передней накладки и переднюю накладку 5 обивки крыши.
Отверните винты крепления и снимите обивку крыши.
Рис. 8-79. Снятие обивок кузова:
1 – нижняя обивка центральной стойки; 2 – самонарезающий винт; 3 – вставка передней накладки; 4 – правая обивка стойки ветрового окна; 5 – передняя накладка обивки крыши; 6 – держатель обивки крыши; 7 – держатель; 8 – обивка крыши; 9 – пружинная гайка; 10 – держатель; 11 – задний держатель обивки крыши; 12 – облицовка динамика; 13 – шнур полки багажника; 14 – ось;
15 – полка багажника; 16 – кнопка; 17 – обивка арки и багажника; 18 – гайка; 19 – гайка пружинная; 20 – верхняя обивка центральной стойки.
Снятие щитка и кожуха переднего крыла
Отверните болты 5 (рис. 8-80) и снимите щиток переднего крыла с уплотнителями 4 в сборе.
Отверните два винта 1 и снимите защитный кожух 2.
Рис. 8-80. Снятие щитка и кожуха переднего крыла:
1 – винт; 2 – защитный кожух; 3 – щиток переднего крыла; 4 – уплотнитель; 5 – болт.
