ОЧИСТИТЕЛЬ ЗАДНЕГО СТЕКЛА
Очиститель заднего стекла состоит из моторедуктора, рычага и щетки. Укладка рычага со щеткой правая по ходу движения автомобиля. В моторедукторах очистителей установлен термобиметаллический предохранитель для защиты от перегрузок.
Конструкция моторедуктора допускает его разборку для устранения мелких неисправностей (зачистка коллектора и т.д.).
Схема включения очистителя заднего стекла приведена на рис. 7-43. Управление работой очистителя и омывателя заднего стекла осуществляется переключателем 3 (положение рычага см. рис. 7-36).

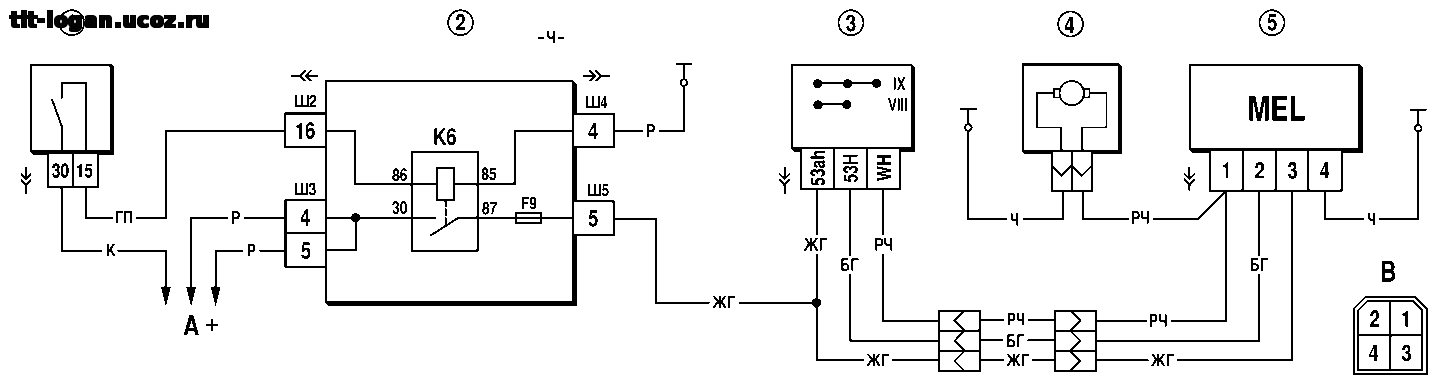

Рис. 7-43. Схема включения очистителя и омывателя заднего стекла:
1 – выключатель зажигания; 2 – монтажный блок; 3 – переключатель очистителя и омывателя заднего стекла; 4 – электродвигатель омывателя заднего стекла; 5 – электродвигатель очистителя заднего стекла; А – к источникам питания; В – порядок условной нумерации штекеров в колодке электродвигателя очистителя; К6 – дополнительное реле.
У очистителя заднего стекла при нагрузке моторедуктора моментом 1 Н·м, напряжении питания 13,5 В и окружающей температуре (25±10) ОС число двойных ходов вала моторедуктора должно быть в прерывистом режиме 16…18 мин–1, в постоянном 20…30 мин–1, а потребляемая сила тока не более 3 А.
Снятие и установка очистителя заднего стекла
Ремонт очистителя заключается, в основном, в правке рычагов или замене их новыми. Неисправный моторедуктор рекомендуется заменять новым. Из ремонтных работ по моторедуктору допускается только замена шестерни редуктора, зачистка коллектора и регулировка концевого выключателя.
Для снятия очистителя:
– отверните гайку крепления;
– снимите резиновый колпачек;
– снимите щетку с рычагом;
– отверните гайку крепления;
– откройте дверь задка;
– отверните крышку и снимите облицовку горловины бачка омывателя стекла;
– отверните четыре самонарезающих винта и снимите верхнюю среднюю обивку двери задка;
– снимите две облицовки, выкрутите два винта, снимите левую и правую обивки двери задка;
– снимите обивку двери задка, преодолевая усилие пластмассовых кнопок;
– отсоедините колодку жгута проводов моторедуктора стеклоочистителя;
– отверните три гайки с шайбами и снимите моторедуктор.
Если необходимо, то на верстаке снимите моторедуктор с кронштейна.
Устанавливайте очиститель в последовательности, обратной снятию.
