ОСТЕКЛЕНИЕ КУЗОВА И ОМЫВАТЕЛИ СТЕКОЛ
Омыватели стекол
Схема омывателей ветрового стекла показана на рис. 8-56. Она состоит из бачка 3 омывателя, имеющего две ниши крепления электронасосов омывателей ветрового стекла и стекол передних фар, трубок и жиклеров омывателя. Для снятия жиклера 8 поднимите капот, отсоедините подающую трубку 6 от тройника 7. Сожмите защелки пластмассового корпуса и извлеките жиклер.
Рис. 8-56. Схема омывателя ветрового стекла:
1 – скоба; 2 – ремень крепления бачка; 3 – бачок омывателя; 4 – крышка бачка; 5 – насос омывателя ветрового стекла; 6 – трубка; 7 – тройник; 8 – жиклер омывателя.
При установке жиклера вставьте его резко корпусом в отверстие капота.
Направление струи жидкости отрегулируйте изменением положения распылителя в гнезде корпуса. Для этого вставьте иголочку в отверстие распылителя жиклера и аккуратно поверните распылитель, чтобы струя жидкости попадала в необходимую зону стекла.
В комплектации автомобилей с омывателем стекла передних фар (см. рис. 8-57) в нишах бачка устанавливаются два насоса 9 и 10 омывателя ветрового стекла и омывателя стекла передних фар.
Рис. 8-57. Схема омывателей ветрового стекла и стекла фар:
1 – скоба; 2 – ремень крепления бачка; 3 – трубка омывателя левой фары; 4 – переходник;
5 – трубка омывателя правой фары; 6 – тройник; 7 – бачок; 8 – крышка бачка; 9 – насос омывателя фар; 10 – насос омывателя ветрового стекла; 11 – тройник; 12 – жиклер омывателя.
Для омывания стекла двери задка имеется отдельный бачок 7 (рис. 8-58), установленный в нише двери задка.
Для снятия бачка отверните крышку 5, снимите обивки 3 (см. рис. 8-49), 4, 12 и 10. Отсоедините подающую трубку 2 (см. рис. 8-58) от электронасоса 6. Отверните два самонарезающих винта 1 и снимите бачок в сборе с насосом.
Направление струи жидкости отрегулируйте изменением положения распылителя в гнезде корпуса. Для этого вставьте иголочку в отверстие распылителя жиклера и аккуратно поверните распылитель, чтобы струя жидкости попадала в необходимую зону стекла.
Направление струи жидкости через жиклер 1 (рис. 8-58а) для автомобилей в комплектации 55 отрегулируйте изменением положения распылителя в гнезде корпуса. Вставьте плоскую отвертку в паз 2 и аккуратно поверните распылитель, чтобы струя жидкости попадала в необходимую зону стекла.
Рис. 8-58. Схема омывателей стекла двери задка:
1 – винт; 2 – шланг подвода жидкости к жиклерам; 3 – жиклер; 4 – жиклер (для комплектации 55); 5 – пробка бачка омывателя стекла двери задка; 6 – электронасос; 7 – бачок омывателя стекла двери задка.

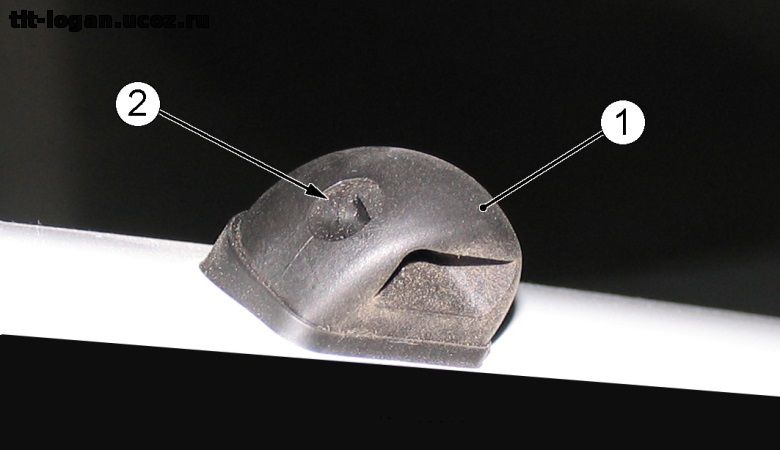

Рис. 8-58а. Регулировка жиклера омывателя двери задка для автомобилей в комплектации 55:
1 – жиклер;
2 – паз регулировочный
Снятие и установка ветрового стекла
Снятие ветрового стекла производите в следующем порядке:
- поднимите капот, отсоедините минусовую клемму аккумуляторной батареи;
- отверните винты 1 (рис. 8-59) и снимите накладку рамы 3 ветрового окна с окантовкой 2 накладки рамы;
- снимите два колпачка рычагов стеклоочистителя, отверните две гайки и снимите рычаги стеклоочистителя в сборе;
- опустите стекла передних дверей;
- снимите правую и левую обивки ветрового окна;
- отверните пять винтов и снимите вставку панели приборов;
- снимите вставку накладки обивки крыши, отверните два винта и снимите внутреннее зеркало заднего вида, извлеките накладку обивки крыши в сборе с фонарем, отсоединив провода фонаря;
- отверните винты и снимите противосолнечные козырьки
- снимите окантовку 2 (рис. 8-60) ветрового стекла 3;
- проколите клеевой шов 4 шилом, разрежьте шов при помощи проволочной пилы или вибропневмоножа;
- снимите вдвоем с помощником ветровое стекло;
- срежьте на кузове и стекле клеевой шов 4.

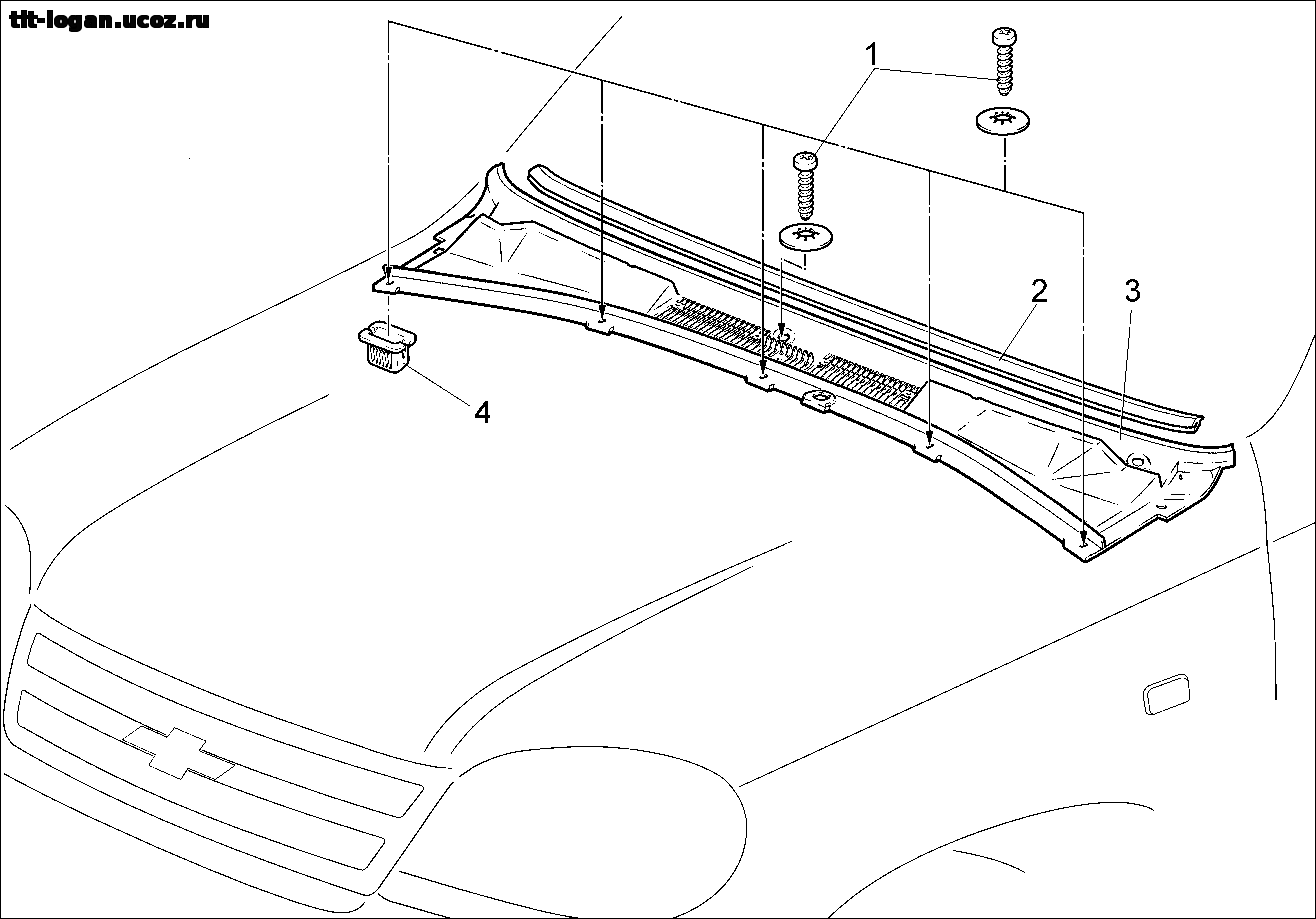

Рис. 8-59. Снятие накладки рамы ветрового окна:
1 – винт; 2 – окантовка накладки; 3 – накладка; 4 – втулка.
Установка ветрового стекла
Проверьте величину зазоров по периметру прилегания стекла к раме ветрового стекла. Величина зазоров не должна превышать 2 мм.
Обезжирьте кромки проема ветрового окна, при необходимости загрунтуйте их. Нанесите на загрунтованные кромки проема окна праймер для эмали. Сушка праймера происходит в естественных условиях не менее трех минут.
Положите снятое или новое стекло на рабочий стол наружной поверхностью вниз. Обработайте периметр стекла очистителем или изопропиловым спиртом, затем нанесите праймер для стекла (из комплекта поставки клеевой системы) по керамической краске шириной 20–25 мм. Просушите покрытие не менее трех минут в естественных условиях.
Нанесите из специальной тубы по оконному проему полиуретановый клей равномерным, непрерывным валиком (см. поз. 8) высотой 12 мм по поверхности праймера (см. рис. 8-60).
Обезжирьте кромку окантовки стекла ветрового окна, прилегающей к клеевому шву и установить окантовку на стекло, обеспечив плотное прилегание окантовки по кромке стекла.
Предупреждение. Максимальное время выдержки стекла с нанесенным клеем перед его монтажом на кузов составляет 20 минут.
Рис. 8-60. Снятие, установка ветрового стекла:
1 – облицовка; 2 – окантовка ветрового стекла; 3 – ветровое стекло; 4 – клеевой шов; 5 – передняя стойка; 6 – передняя поперечина панели крыши; 7 – регулировочный клин; 8 – размеры валика клея до приклейки стекла.
При помощи держателей (присосок) установите стекло в проем окна, обеспечивая равномерные зазоры с сопрягаемыми панелями кузова. Установите регулировочные клинья 7 для предотвращения опускания стекла.
Примечание. Полимеризация клея наступает через 3 часа естественной сушки. Поэтому запрещается в этот период передвигать автомобиль, хлопать дверьми. Запрещается закрывать стекла дверей, чтобы не повысилось давление воздуха в салоне автомобиля. Работы, связанные с приложением усилий к стеклу, можно начинать через 14 часов после полимеризации клея. Оптимальная прочность достигается через 4–6 суток в зависимости от температуры окружающего воздуха.
Проверьте герметичность клеевого шва обильно поливая водой установленное стекло. Места возможных течей заделайте мастикой 51–Г–7 ГОСТ 24025-80.
Установите обивки, облицовки и другие детали, снятые с автомобиля, в порядке, обратном снятию.
Замена стекла боковины
Отожмите пластмассовые держатели обивки стойки задка и снимите обивку.
Снимите окантовку 1 (рис. 8-61) стекла окна боковины, разрежьте клеевой шов 3 и извлеките стекло 2.
Срежьте клеевой шов по периметру окна боковины, проверьте зазор между окном боковины и новым стеклом.
Рис. 8-61. Снятие и установка стекла боковины:
1 – окантовка стекла боковины; 2 – стекло окна боковины; 3 – валик клея до приклейки стекла;
4 – рамка окна боковины.
Установку стекла окна боковины производите аналогично установке ветрового стекла, при этом зафиксируйте стекло боковины липкой лентой во избежание сползания стекла вниз.
Установите обивку стойки задка, использовав при этом новые держатели.
Замена стекла двери задка
Снимите колпак запасного колеса, отверните три гайки и снимите колесо.
Отверните гайку и снимите рычаг стеклоочистителя двери задка. Преодолевая сопротивление пластмассовых держателей, снимите обивки двери задка.
Снимите окантовку 2 (рис. 8-62) стекла 4 окна двери 1 задка. Разрежьте клеевой шов 3 и снимите стекло.
Установку стекла окна двери задка производите аналогично установке ветрового стекла, описанной выше.
Рис. 8-62. Снятие и установка стекла задка:
1 – дверь задка; 2 – окантовка стекла окна задка; 3 – клеевой шов; 4 – стекло окна задка; 5 – панель двери задка; 6 – размеры валика клея до установки стекла.
