ПРИВАРКА ШПИЛЕК КРЕПЛЕНИЯ ОБЛИЦОВКИ ПОРОГА
Обезжирьте порог боковины правой или левой кузова уайт-спиритом или другим имеющимся на предприятии обезжиривающим средством.
Подготовьте и наложите согласно инструкции по применению приспособление SAP 00001-7504553-00-00 (рис. 8-144), на порог кузова и выровняйте его по нижней отбортовке как показано на рис.8-143. Закрепите приспособление на кузове липкой лентой, обеспечив плотное прилегание к поверхности кузова.
Внимание: не допускается использовать приспособление с дефектами влияющими на точность разметки.
Рис.8-144. Порог боковины левый (вид снизу).
Приварите шпильки (Таблица 1) перпендикулярно плоскости порога согласно разметке тремя точками сварки ориентировочно через 120 градусов по окружности опорной площадки шпилек согласно схеме, рис.8-145.
Рис.8-145. Схема разметки точек приварки шпилек по приспособлению.

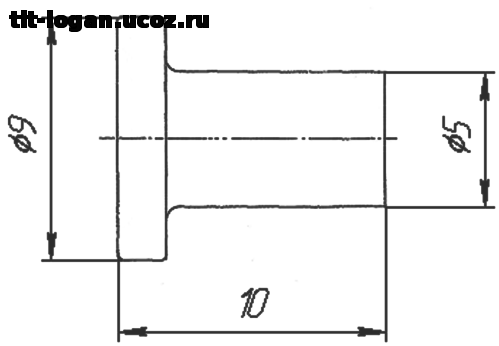

Таблица 1.
Вид шпильки |
Номер для заказа |
00001-7504453-00-0 |
|
0002-90158121-00-0 |
|
0002-90357257-00-0 |
