СИДЕНЬЯ
Снятие и установка передних сидений.
Устройство передних сидений показано на рис. 8-53.
Снятие передних сидений производите в следующем порядке:
- отожмите ручку 2 в верх и передвиньте сиденье в крайнее заднее положение;
- отверните две передние гайки 1 крепления салазок 2 сиденья к полу;
- передвиньте сиденье в крайнее переднее положение, выверните заднюю гайку и болт 3 крепления салазок сиденья к полу кузова;
- снимите сиденье в сборе
Установку передних сидений производите в обратном порядке.
Отверните четыре болта 4 (рис. 8-54) крепления салазок к каркасу подушки переднего сиденья и снимите салазки 4 (рис. 8-53).

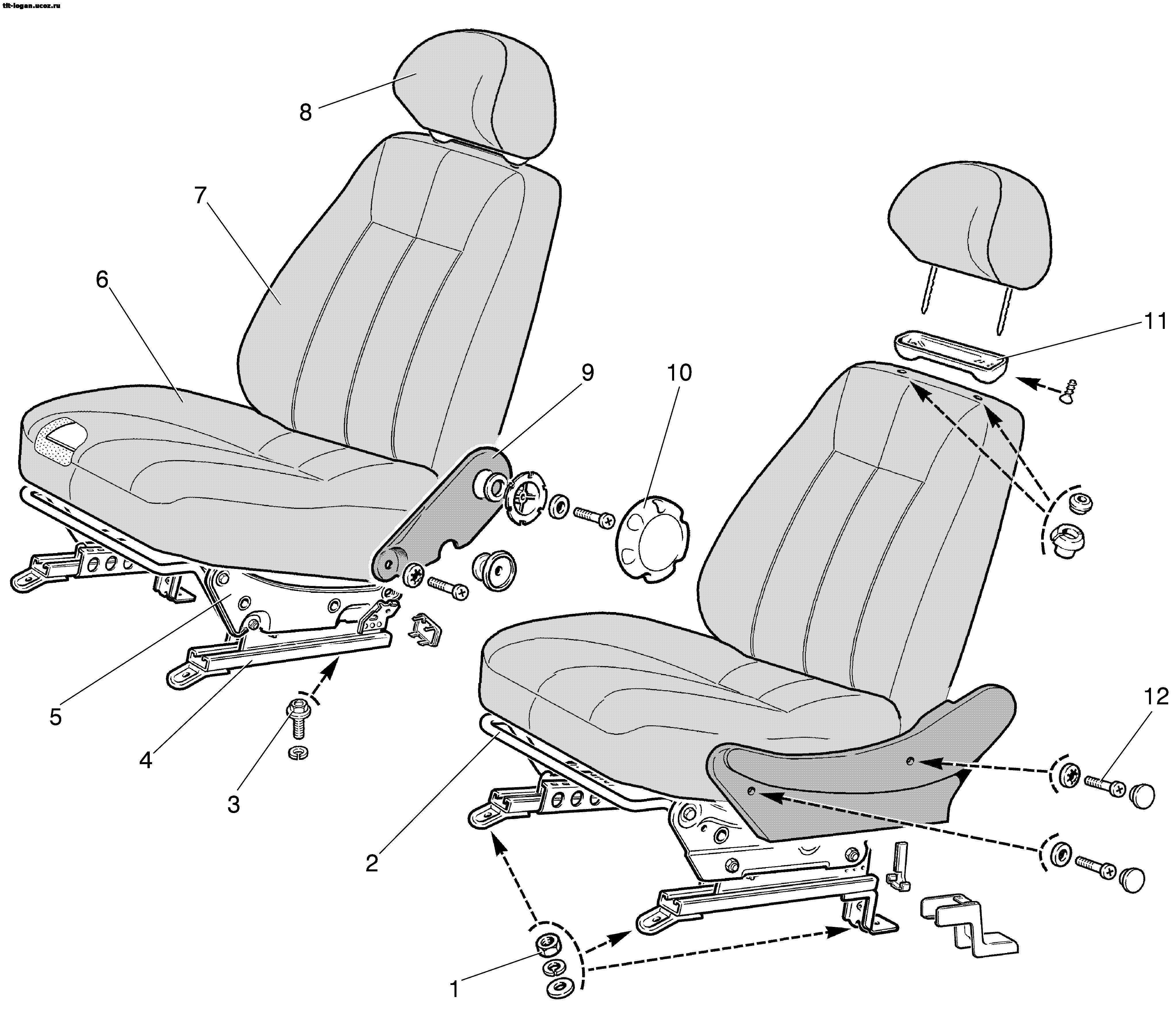

Рис. 8-53. Установка передних сидений:
1 – гайка; 2 – рычаг механизма перемещения сиденья; 3 – болт; 4 – салазки; 5 – каркас переднего сиденья; 6 – подушка; 7 – спинка сиденья; 8 – подголовник; 9 – облицовка; 10 – ручка; 11 – облицовка подголовника; 12 – винт.

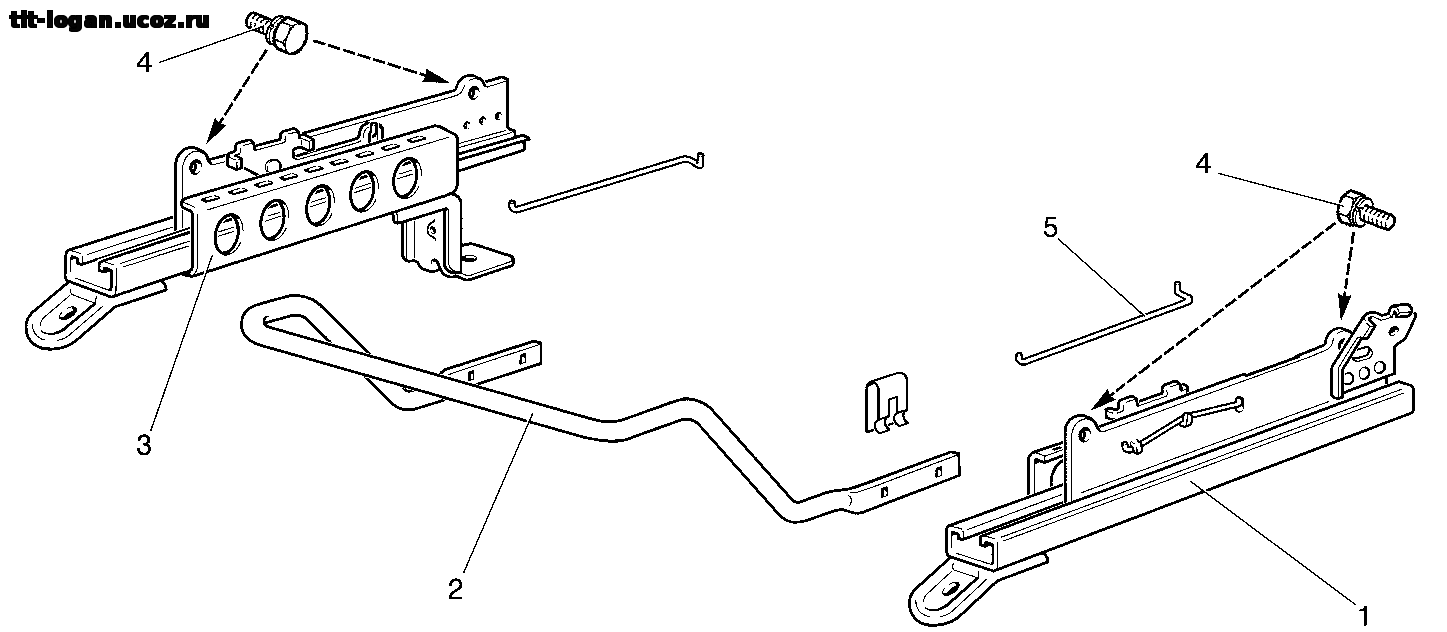

Рис. 8-54. Салазки передних сидений:
1 – наружные салазки; 2 – рычаг механизма перемещения сиденья; 3 – внутренние салазки;
4 – болт; 5 – пружина.
Снятие и установка заднего сидения.
Заднее сиденье конструктивно состоит из двух сидений, каждое из которых легко складывается, увеличивая при этом пространство багажного отделения.
Для снятия правой части заднего сиденья отверните болты 2, потяните за рукоятку 4 (рис. 8-55), поднимите подушку 3 и извлеките ее.
Потяните за петлю, расфиксируйте замок 12 спинки, отверните винты крепления петли 6 спинки 8 к поперечине 5 и снимите спинку.
Для снятия левой части заднего сиденья отверните болты 2, потяните за рукоятку 4, поднимите подушку 23 и извлеките ее.
Отверните винты крепления петель спинки к поперечине 5, расфиксируйте замок 12 и снимите спинку 21.
При необходимости снимите панели 9 и 19 спинок, отвернув винты 10 и отжав кнопки 18.
Установите сиденья в порядке, обратном снятию.

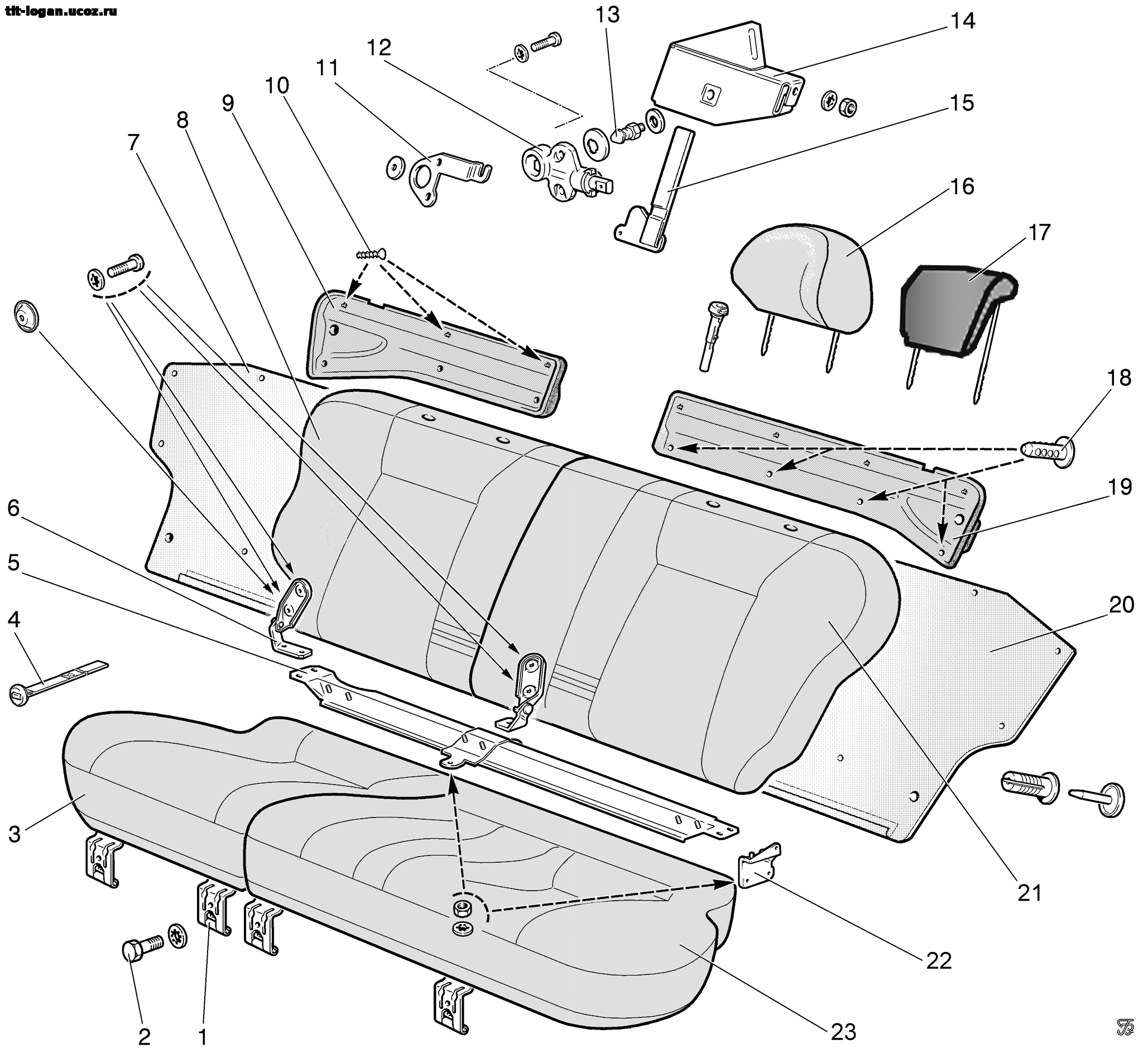

Рис. 8-55. Снятие заднего сиденья:
1 – петля; 2 – болт; 3 – правая подушка заднего сиденья; 4 – рукоятка подушки сиденья; 5 – поперечина крепления спинки; 6 – петля спинки; 7 – ковер правой спинки заднего сиденья; 8 – спинка заднего сиденья; 9 – правая панель спинки; 10 – винт; 11 – корпус привода замка; 12 – замок спинки; 13 – фиксатор замка; 14 – кронштейн фиксатора спинки; 15 – рычаг привода замка;
16 – подголовник; 17 – подголовник (для комплектации 55); 18 – кнопка; 19 – левая панель спинки; 20 – ковер левой спинки заднего сиденья; 21 – левая спинка заднего сиденья; 22 – кронштейн крепления спинки; 23 – левая подушка заднего сиденья.
