СНЯТИЕ И УСТАНОВКА БАМПЕРОВ ДЛЯ КОМПЛЕКТАЦИИ 55
Снятие переднего бампера
Установите автомобиль на подъемник. Поднимите капот, отсоедините клемму провода "массы" от аккумуляторной батареи. Отверните три винта 1 (рис. 8-11) верхнего крепления бампера.

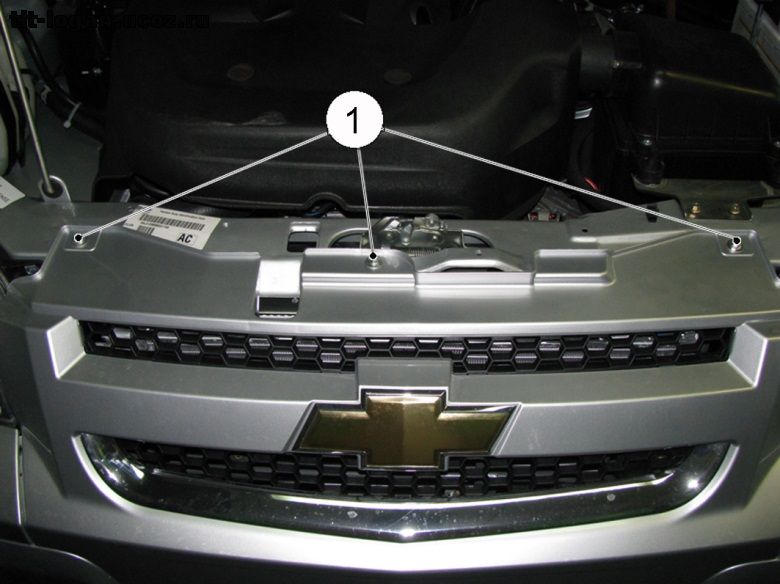

Рис. 8-11. Крепление бампера к верхней поперечине передка:
1 – винт самонарезающий.
Отверните два болта 1 (рис. 8-12) крепления бампера (в зоне номерного знака).
Рис. 8-12. Крепление бампера к нижней поперечине передка:
1 – болт;
2 – хромированная накладка.
Отверните две гайки 1 (рис. 8-13) нижнего крепления бампера.

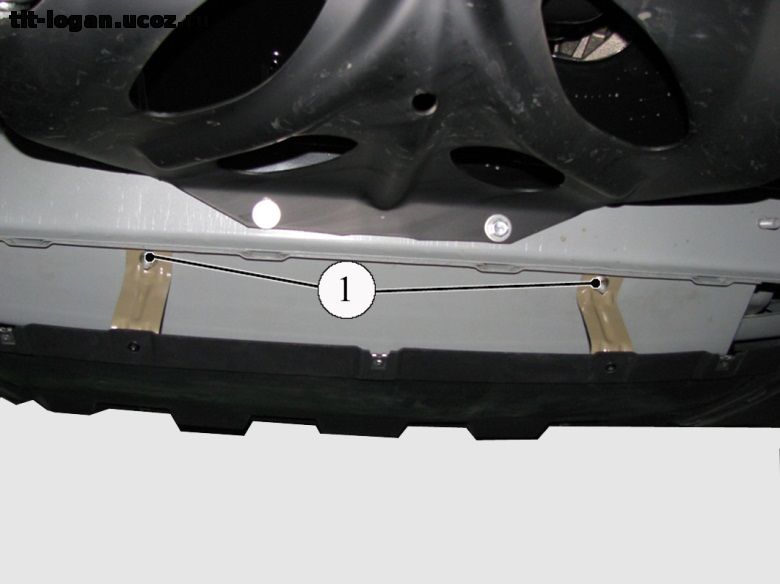

Рис. 8-13. Крепление бампера к нижней поперечине передка (вид снизу):
1 – гайка.

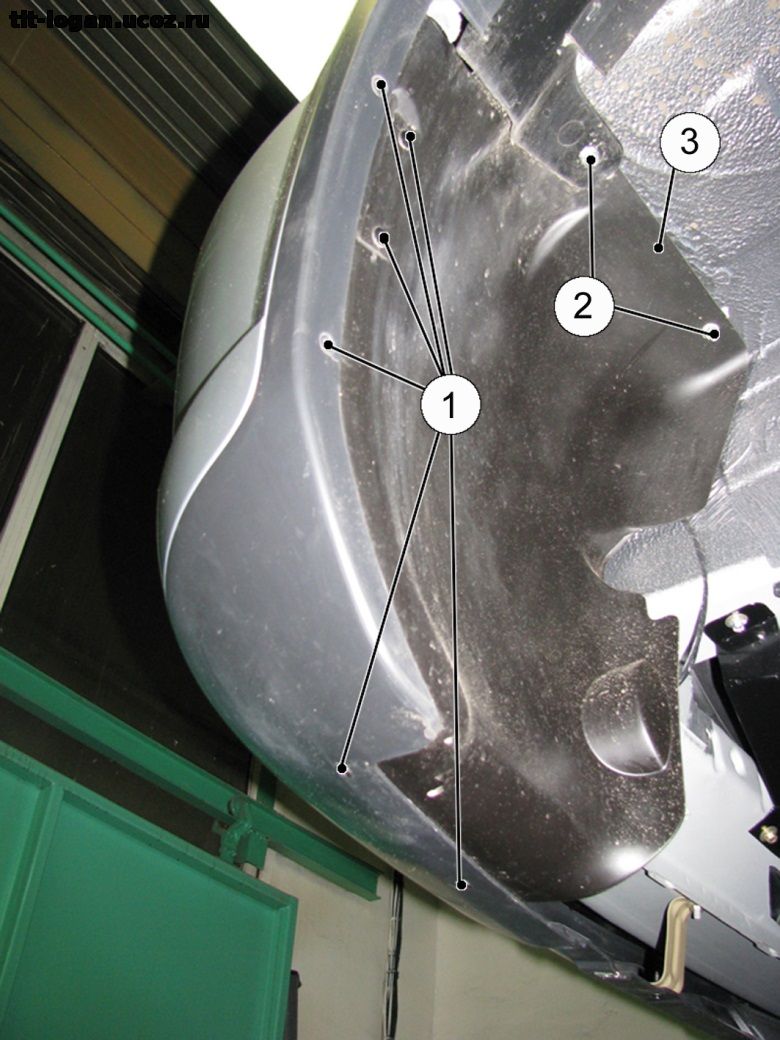

Отверните по шесть винтов 1 (рис. 8-14) и по две гайки 2 крепления кожуха защитного, правого/левого, арки переднего колеса и снимите защитный кожух 3.
Рис. 8-14. Крепление бампера и кожуха защитного правого/левого арки колеса:
1 – винты;
2 – гайки;
3 - защитный кожух.
Отсоедините колодку 1 (рис. 8-15) переднего жгута проводов от противотуманных фар.

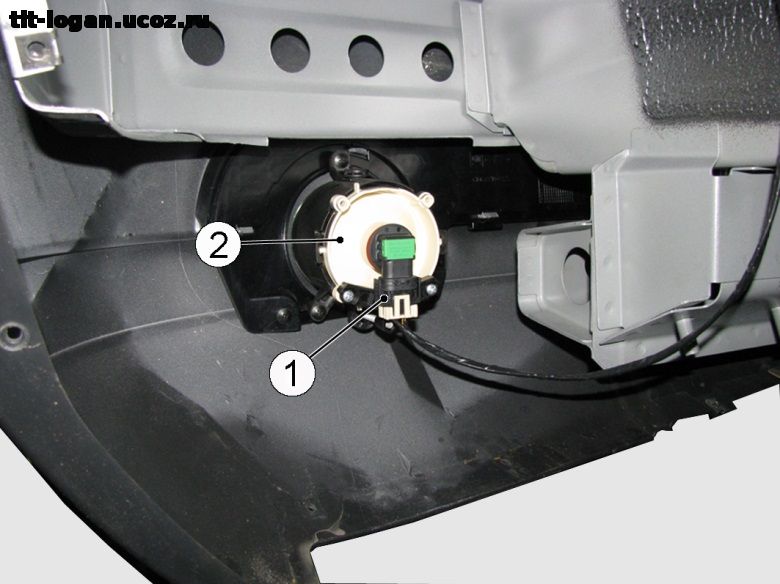

Рис. 8-15. Расположение противотуманных фар правой/левой:
1 – колодка жгута;
2 – противотуманная фара.

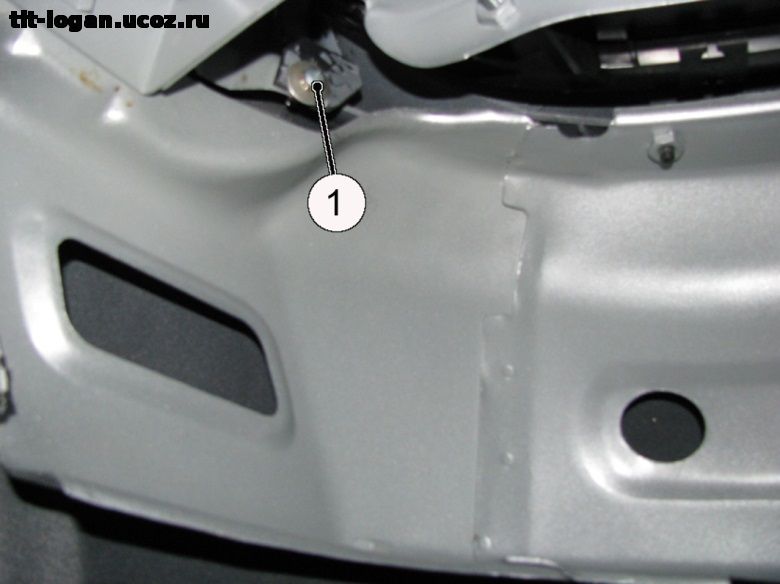

Отверните по одному винту 1 (рис. 8-16) со стороны арки колеса, крепления накладок 1 (рис. 8-17) фар.
Рис. 8-16. Крепление накладки фары на бампере:
1 – винт.
Снимите накладку 1 (рис. 8-17) фар правую и левую, преодолевая сопротивление двухсторонней липкой ленты.

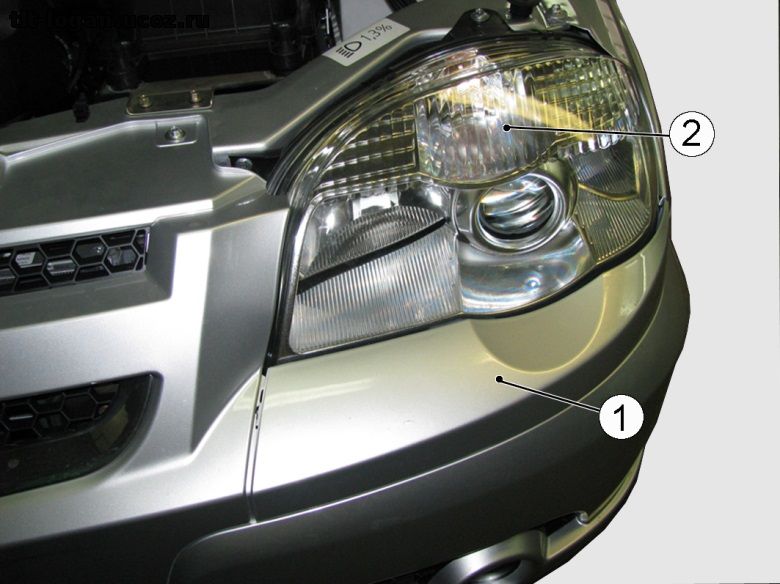

Рис. 8-17. Накладка фары:
1 – накладка фары левая;
2 – фара.
Отверните по два болта 1 (рис. 8-18) верхнего - бокового крепления бампера к нижней поперечине кузова и снимите бампер 2.

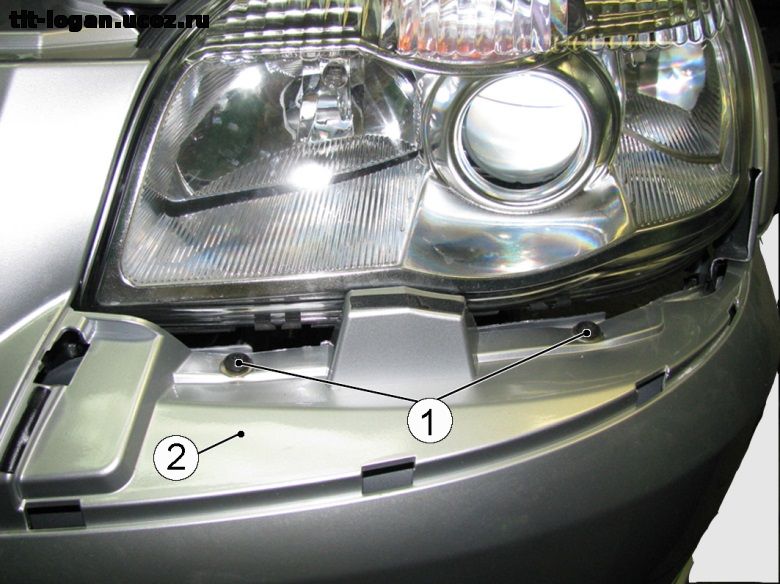

Рис. 8-18. Боковое крепление
бампера:
1 – болт;
2 – бампер.
Снятие балки переднего бампера.
Отверните по одному винту 1 (рис. 8-19) бокового крепления балки бампера.
Рис. 8-19. Боковое крепление балки переднего бампера:
1 – винт;
2 – балка переднего бампера.
Отверните четыре гайки 1 (рис. 8-20) крепления балки переднего бампера и снимите балку 2.

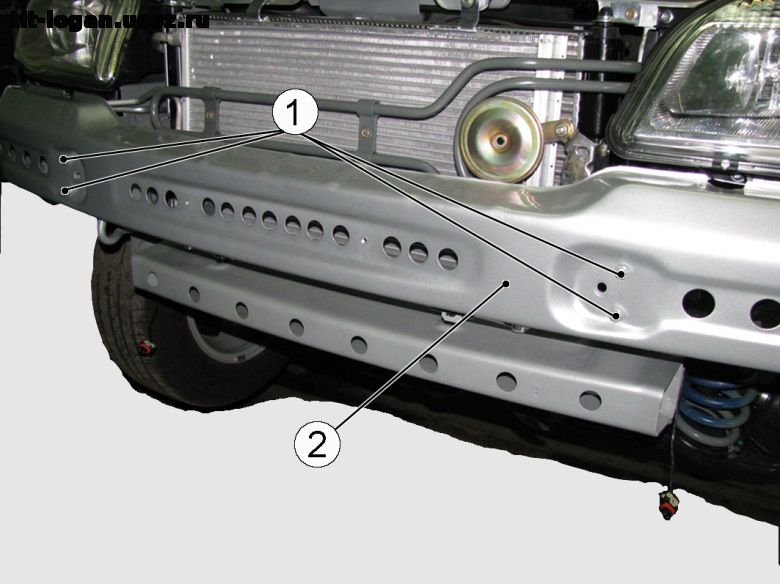

Рис. 8-20. Крепление балки переднего бампера:
1 – гайка;
2 – балка переднего бампера.
Установка балки и переднего бампера.
Установку балки и переднего бампера производите в порядке обратном снятию, при этом обеспечьте равномерные зазоры в сопряжении бампера с фарами и передними крыльями.
Балка и бампер должен быть закреплены на все точки крепления, предусмотренные конструкцией.
Разборка переднего бампера.
Отверните пять винтов 1 (рис. 8-21) крепления нижней накладки бампера, снимите накладку 2.

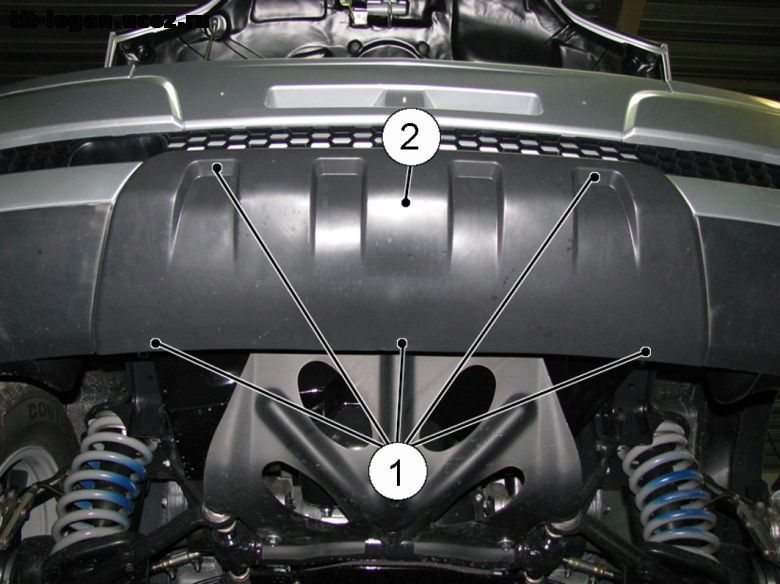

Рис. 8-21. Снятие нижней накладки бампера:
1 – винт самонарезающий;
2 – нижняя накладка бампера.

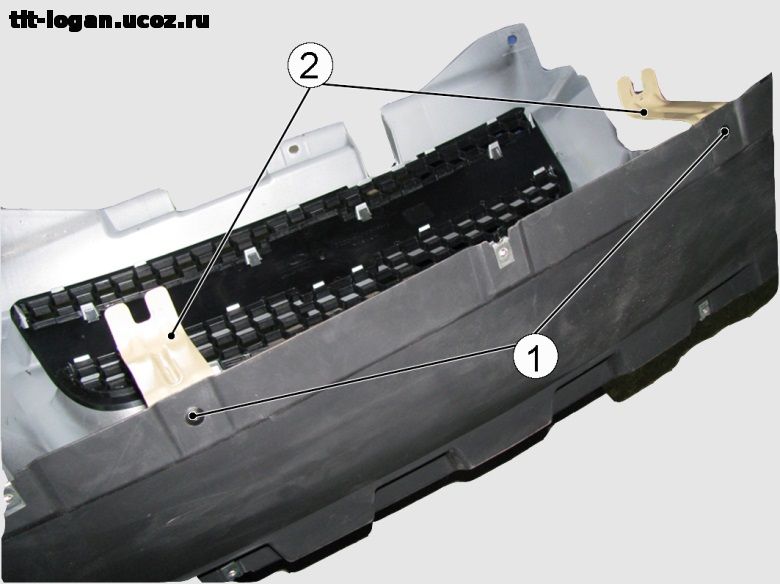

Отверните два винта 1 (рис. 8-22) крепления кронштейнов и снимите кронштейны 2.
Рис. 8-22. Крепление кронштейнов:
1 – винты крепления кронштейнов;
2 – кронштейн бампера
Отсоедините двадцать защелок 1 (рис. 8-23) крепления верхней решетки и снимите решетку 2, отсоедините от верхней решетки шесть металлических защелок и снимите хромированную накладку 2 (рис. 8-12).
Рис. 8-23. Крепление верхней решетки бампера:
1 – защелки;
2 – верхняя решетка бампера.
Отверните по три винта 1 (рис. 8-24) крепления противотуманных фар, снимите фары 3, правую и левую. Отверните по два винта 2 крепления нижней решетки.
Рис. 8-24. Крепление противотуманной фары:
1 – винты крепления противотуманной фары;
2 – винты крепления нижней решетки;
3 – противотуманная фара левая.

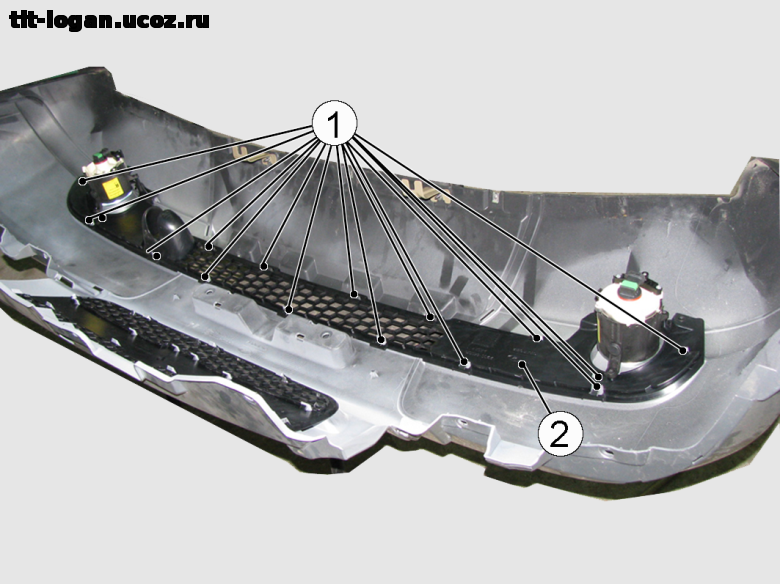

Отсоедините семнадцать защелок 1 (рис. 8-25) крепления нижней, декоративной решетки бампера, снимите решетку 2.
Рис. 8-25. Крепление нижней решетки бампера:
1 – защелки;
2 – решетка бампера нижняя.

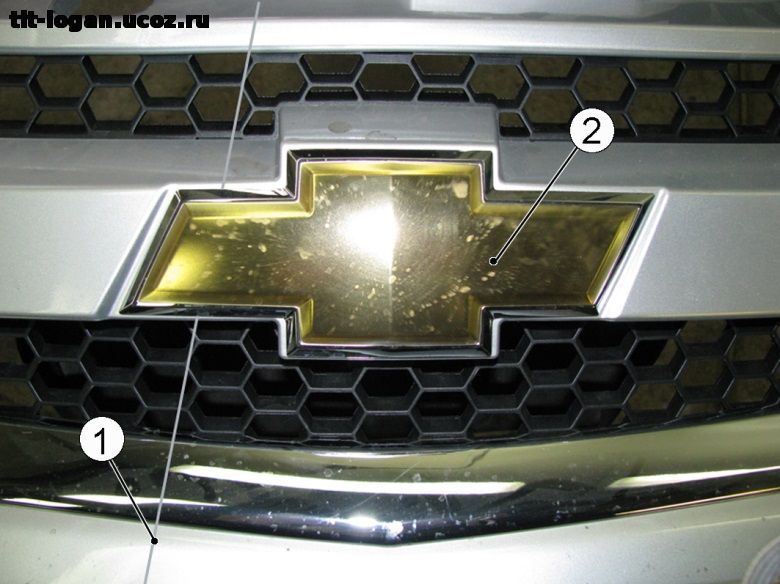

Срежьте струной (леской) 1 (рис. 8-26) заводской знак 2, преодолевая сопротивление двухсторонней липкой ленты, (струна, капроновая витая нить).
Рис. 8-26. Снятие эмблемы:
1 – струна, леска;
2 – заводской знак.
Сборка переднего бампера.
Сборку переднего бампера производите в порядке обратном разборке.
Снятие заднего бампера в сборе.

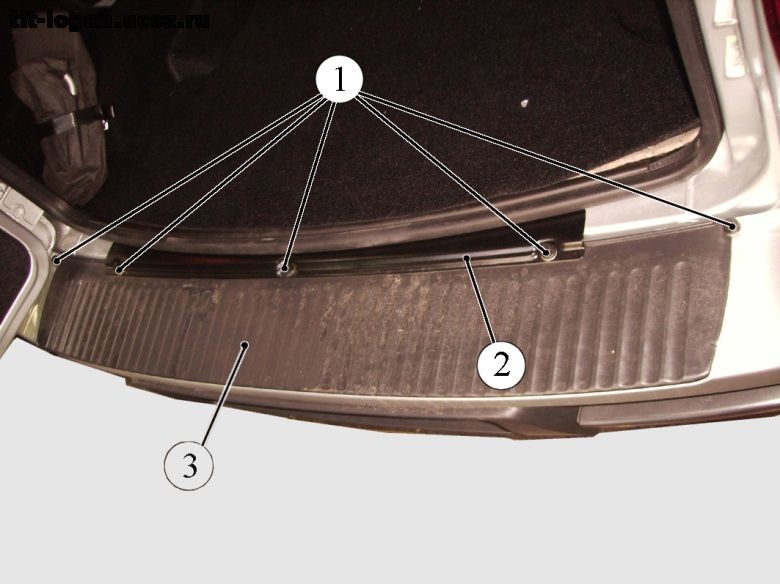

Установите автомобиль на подъемник. Поднимите капот, отсоедините клемму провода "массы" от аккумуляторной батареи. Откройте дверь задка, снимите колпачки 1 (рис. 8-27) с головок болтов, отверните пять болтов, верхнего крепления бампера, снимите верхнюю накладку 2.
Рис. 8-27. Верхнее крепление заднего бампера:
1 – болт;
2 – верхняя накладка бампера;
3 – бампер задний.
Отверните две гайки 1 (рис. 8-28) центрального крепления бампера в зоне установки номерного знака.
Рис. 8-28. Крепление заднего бампера в зоне установки номерного знака:
1 – гайка;
2 – бампер.

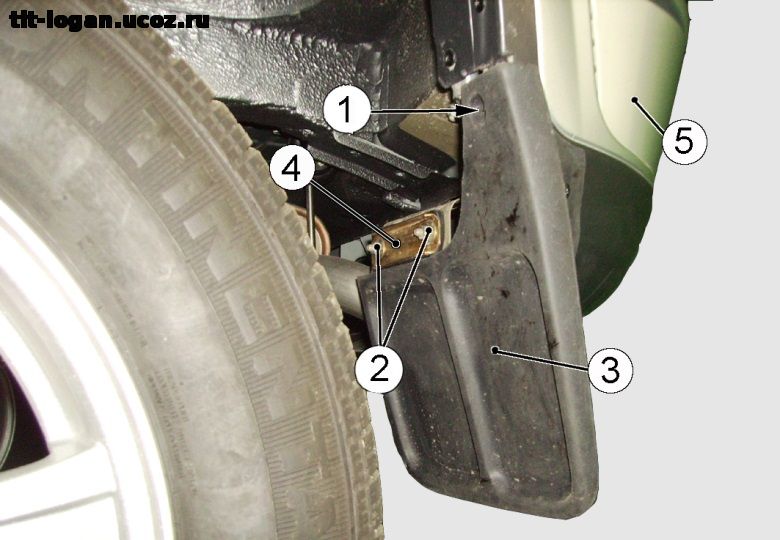

Отверните три винта 1 (рис. 8-29) крепления грязезащитного фартука, отверните один винт 1 (рис. 8-30) и две гайки 2 со стороны арки колеса, снимите прижимную пластину 4 и фартук 3.
Рис. 8-29. Крепление фартука:
1 – винт;
2 – бампер задний;
3 – грязезащитный фартук.
Рис. 8-30. Крепление фартука:
1 – винт;
2 – гайки;
3 - грязезащитный фартук;
4 – прижимная пластина;
5 – бампер.
|
Отверните по два винта 1 (рис. 8-31) крепления бампера к арке заднего колеса правой/левой.
Рис. 8-31. Крепление бампера к арке заднего колеса правой/левой:
1 – винты;
2 – бампер в сборе
Отверните два винта 1 (рис. 8-32) нижнего крепления бампера к балке бампера.

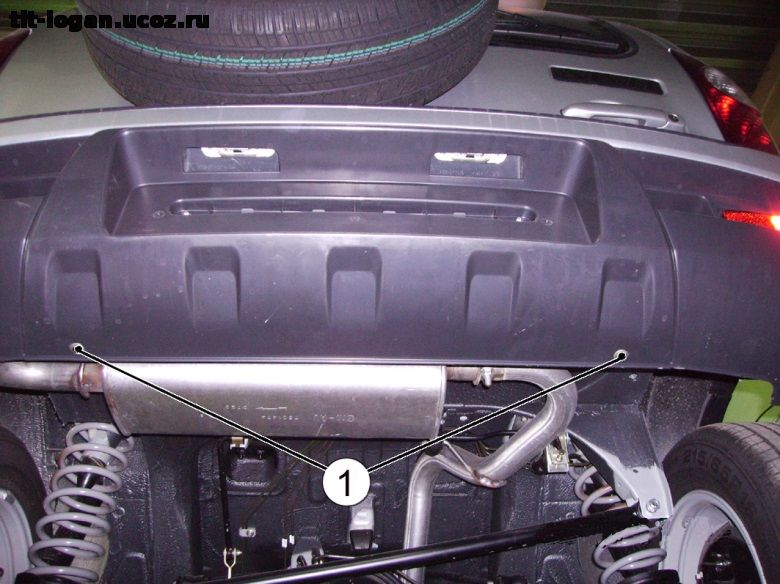

Рис. 8-32. Нижнее крепление бампера:
1 – винт.
Отогните обивку багажника слева, отсоедините клемму 1 (рис. 8-33) жгута фонаря освещения номерного знака от кузова и колодку 2 жгута проводов фонаря освещения номерного знака от заднего жгута проводов.

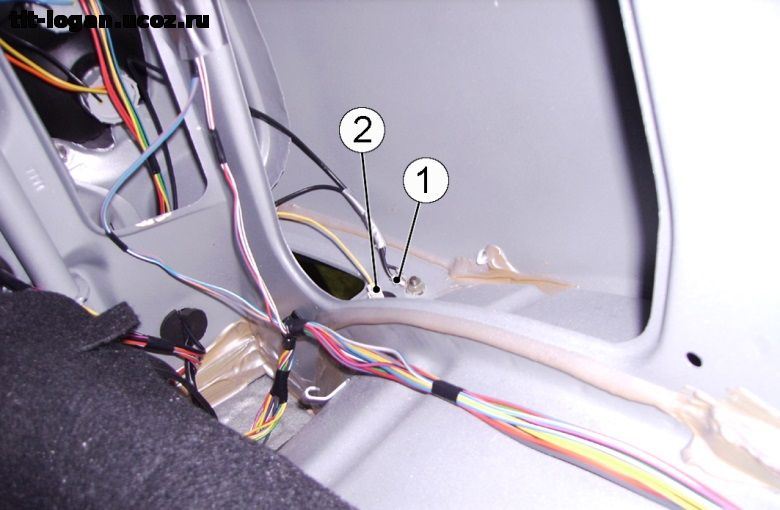

Рис. 8-33. Провода жгута фонарей освещения номерного знака:
1 – клемма провода "массы" жгута фонаря освещения номерного знака;
2 – колодка жгута проводов фонаря освещения номерного знака к заднему жгуту проводов.
Снимите световозвращатели, отверните по одной гайке 1 (рис. 8-34), снимите бампер.
Рис. 8-34. Боковое крепление бампера:
1 – гайка;
2 – задний бампер.
Снятие балки заднего бампера
Отверните по одному болту 1 (рис. 8-35) бокового крепления задней балки 2.
Рис. 8-35. Боковое крепление балки заднего бампера:
1 – болт;
2 – балка бампера.
Отверните два болта 1 (рис. 8-36) крепления балки заднего бампера к кузову и снимите балку 2.
Рис. 8-36. Крепление балки заднего бампера снизу:
1 – болты;
2 – балка заднего бампера.
Установка балки и заднего бампера
Установку балки и заднего бампера производить в порядке обратном снятию, при этом обеспечьте равномерные зазоры в сопряжении бампера с задними крыльями и фонарями. Балка и бампер должен быть закреплены на все точки крепления, предусмотренные конструкцией.
Разборка заднего бампера
Отверните по три винта 1 (рис. 8-37) и снимите надставки 2 бампера правую и левую, отверните по три винта 3, крепления дефлекторов 4 заднего бампера и преодолевая сопротивление двухсторонней липкой ленты снимите дефлекторы.
Рис. 8-37. Крепления надставки и дефлектора заднего бампера:
1 – винты крепления надставки бампера;
2 – надставка бампера;
3 – винты крепления дефлектора;
4 – дефлектор;
5 – бампер.
Отверните по два винта 1 (рис. 8-38) крепления фонарей освещения номерного знака и четыре винта 3 крепления жгута проводов фонарей освещения номерного знака, снимите жгут с фонарями в сборе.
Рис. 8-38. Крепление фонарей освещения номерного знака и жгута проводов:
1 – винты крепления фонарей освещения номерного знака;
2 – фонари освещения номерного знака;
3 – винты крепления жгута проводов освещения номерного знака;
4 – задний бампер.
Сборка заднего бампера
Сборку заднего бампера производите в порядке обратном разборке.
