СНЯТИЕ И УСТАНОВКА КРОНШТЕЙНОВ КРЫШИ ДЛЯ КОМПЛЕКТАЦИИ 55
Снятие и установка кронштейнов крыши производится в случаях необходимости (например при замене панели крыши).
Снятие
Снимите рейлинги по главе "Рейлинг правый/левый – снятие и установка".
Снимите обивку крыши по главе "Обивка крыши – снятие и установка".

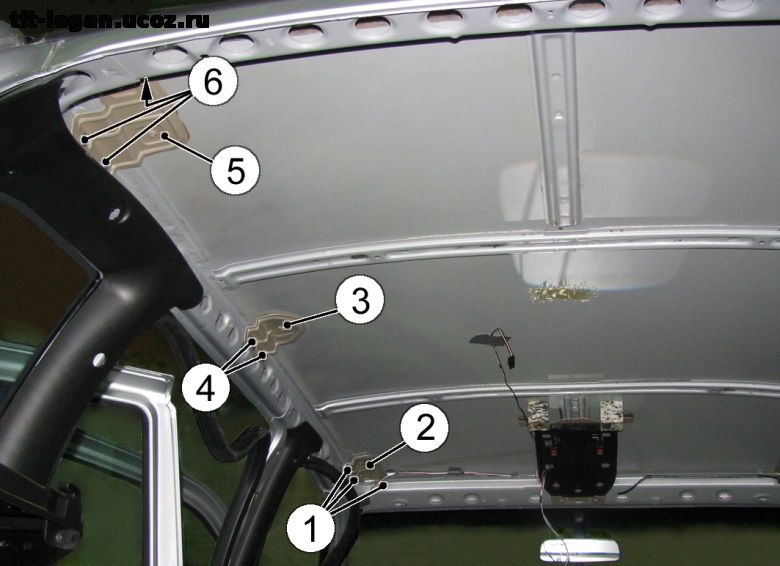

Рис. 8-112. Установка кронштейнов крыши:
1 – винт;
2 – кронштейн передний правый/левый;
3 – кронштейн средний правый/левый;
4 – винт;
5 – кронштейн задний правый/левый;
6 – винт.
Отверните три винта 1, рисунок 8-112, снимите кронштейн 2 передний правый/левый преодолевая сопротивление слоя мастики.
Отверните два винта 4, снимите кронштейн 3 средний правый/левый преодолевая сопротивление слоя мастики.
Отверните три винта 6, снимите кронштейн 5 задний правый/левый преодолевая сопротивление слоя мастики.
Установку кронштейнов выполняйте в порядке обратном снятию, при этом нанесите на периметр кронштейна клей для вклейки стекол валиком высотой 8 мм и шириной 12мм.
Снятие накладок и молдингов кузова автомобиля
Отожмите отверткой молдинги 2, 4 и 5 (рис. 8-113) переднего крыла, передней и задней дверей, снимите их.
Срежьте ножом клеевой шов и снимите молдинг 6 крыши.
Установите молдинги в соответствии с рис. 8-113.
При установке новых молдингов всегда используйте новые держатели 3 молдинга, выдерживайте зазоры, указанные на рис. 8-113.

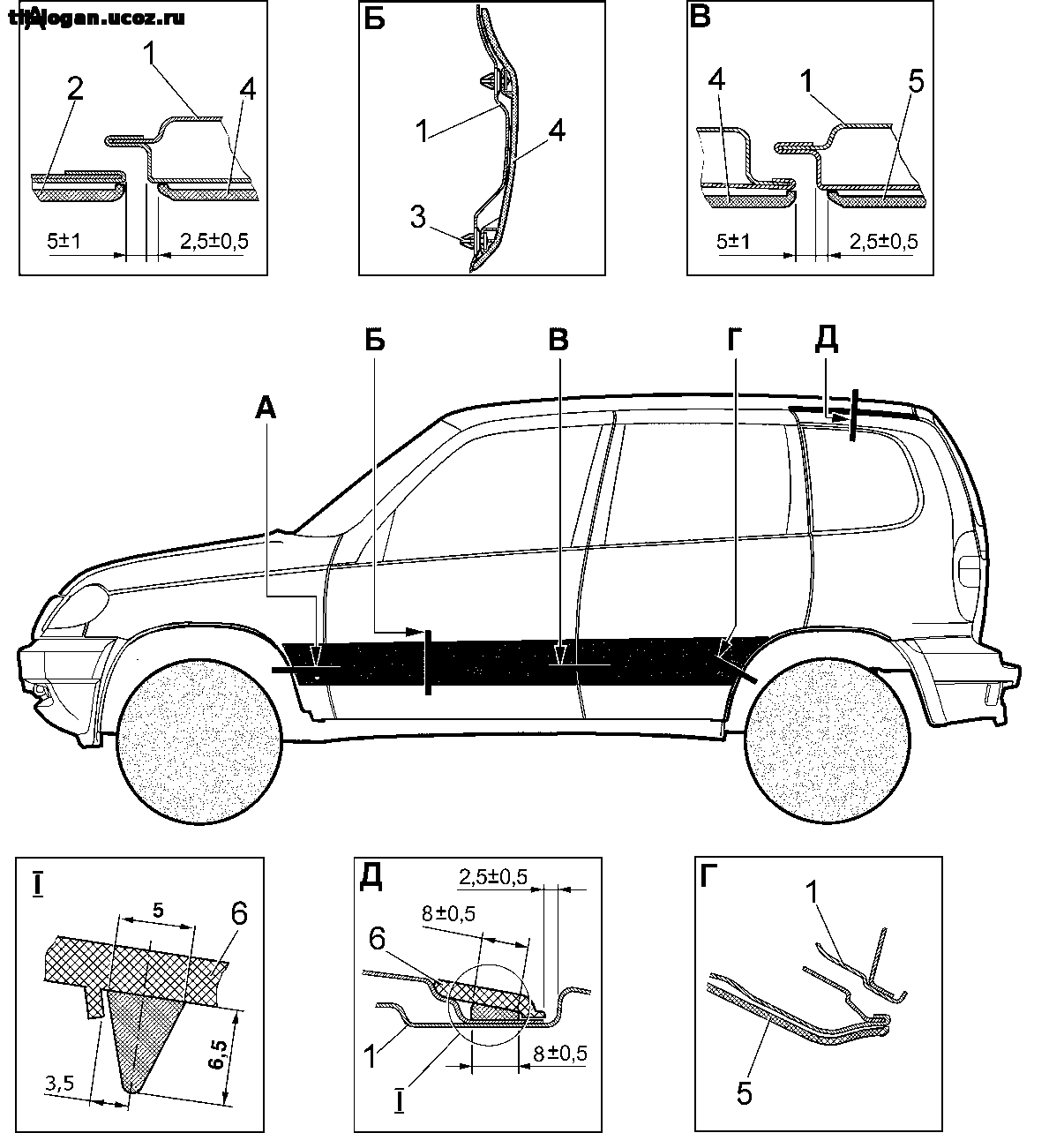

Рис. 8-113. Снятие накладок и молдингов кузова автомобиля:
1 – кузов; 2 – молдинг переднего крыла; 3 – держатель бокового молдинга; 4 – молдинг передней двери; 5 – молдинг задней двери; 6 – молдинг крыши.
