СНЯТИЕ И УСТАНОВКА ОБИВКИ КРЫШИ ДЛЯ КОМПЛЕКТАЦИИ 55
Снятие обивки крыши
Установите автомобиль на рабочий пост, поднимите капот, отсоедините клемму провода "массы" от аккумуляторной батареи.
Снимите по две пластмассовые заглушки 1 (рис. 8-94) с поручней, отверните по два болта крепления и снимите три поручня 3.
Снимите две пластмассовые клипсы 2 крепления обивки крыши.
Рис. 8-94. Крепление поручня:
1- заглушки поручня;
2- клипса крепления обивки крыши;
3 – поручень.
Отверните по три винта 1 (рис. 8-95) крепления противосолнечных козырьков и снимите два козырька 2, и держателя 3.

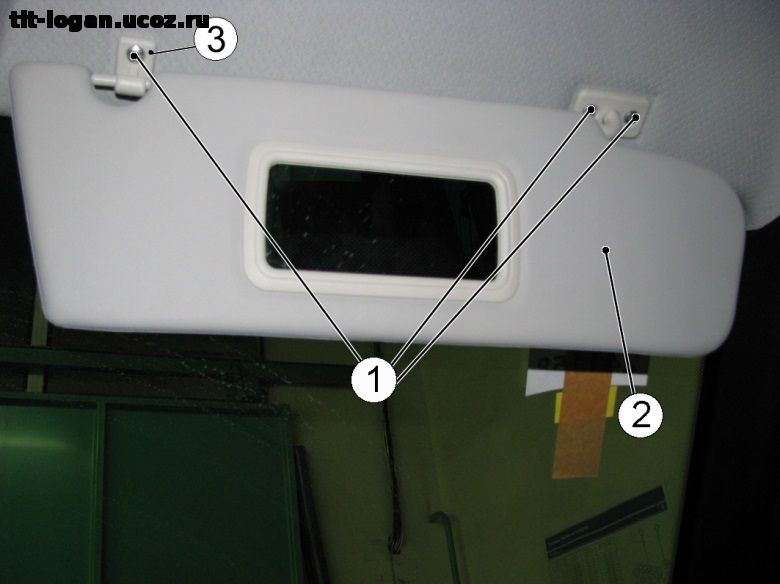

Рисунок 8-95 – Крепление противосолнечных козырьков:
1- винты;
2- козырьки противосолнечные;
3 – держатель.
Отверните один винт 1 (рис. 8-96) крючка - держателя полки багажника, снимите крючок 2.
Рис. 8-96. Крепление крючка полки багажника:
1 - винт;
2 – крючок.
Снимите две заглушки 1 (рис. 8-97) с обивок боковин задка правой/левой и две декоративных накладки 2 с направляющих ремней безопасности задних. Отверните винты крепления обивки задка и болты крепления направляющих задних ремней безопасности, правого/левого.
Рис. 8-97. Крепление обивки задка:
1- заглушка;
2- декоративная накладка направляющей задних ремней безопасности;
3 – обивка боковины задка.
Снимите две заглушки 1 (рис. 8-98) с облицовок центральных стоек , правой/левой и две декоративные накладки 2 ремней безопасности передних.
Рис. 8-98. Облицовка центральной стойки:
1 - заглушка;
2 - декоративная накладка;
3 - облицовка центральной стойки.
Отверните по одному болту 1 (рис. 8-99) крепления направляющих ремней безопасности передних, правого/левого.

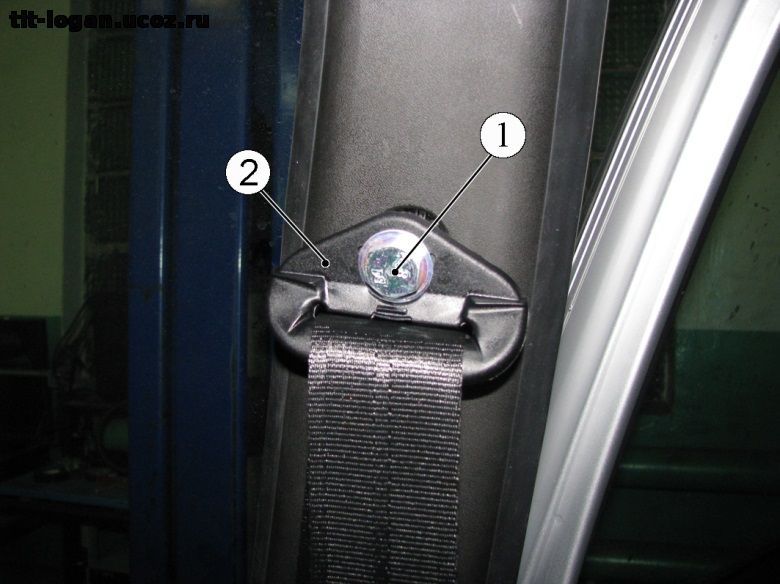

Рис. 8-99. Крепление ремней безопасности:
1 - болт;
2 - направляющая передних ремней безопасности.
Отверните по одному винту 1 (рис. 8-100) крепления облицовок центральных стоек. Отсоедините облицовки, правую/левую.
Рис. 8-100. Крепление облицовки центральной стойки:
1 - винт;
2 - облицовка центральной стойки.
Снимите облицовки 1 (рис. 8-101) передних стоек преодолевая сопротивление трех пластмассовых держателей.
Рис. 8-101. Передняя стойка:
1 - облицовка передней стойки;
2 – обивка крыши;
3 – облицовка центральной стойки.
Откройте крышку 1 (рис. 8-102) бокса на обивке крыши, отверните два винта 2 крепления бокса, снимите бокс в сборе с крышкой.

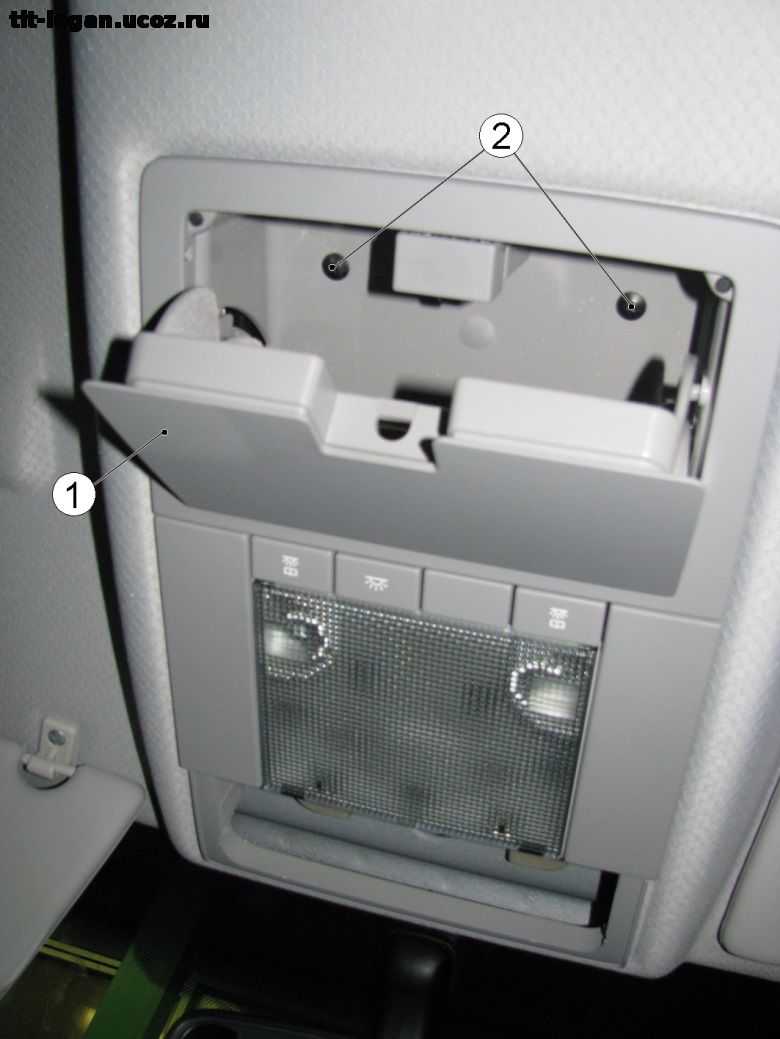

Рис. 8-102. Крепление бокса на обивке крыши:
1 - крышка бокса;
2 – винты.
Снимите декоративную накладку 1 (рис. 8-103) в передней части консоли, преодолевая сопротивление пластмассовых фиксаторов. Снимите рассеиватель 2, плафона освещения салона, преодолевая сопротивление пластмассовых фиксаторов.
Рис. 8-103. Снятие рассеивателя:
1 – накладка;
2 – рассеиватель.
Отверните три винта 1 (рис. 8-104) крепления корпуса плафона и снимите корпус с плафоном в сборе.
Рис. 8-104. Крепление корпуса плафона:
1 - винты;
2 - корпус плафона.
Отсоедините колодку 1 (рис. 8-105) жгута проводов, снимите плафон 2, преодолевая сопротивление пластмассовых держателей.
Рис. 8-105. Колодка подключения жгута проводов к плафону:
1 - колодка жгута проводов;
2 – плафон.
Снимите плафон 1 (рис. 8-106) освещения задний, преодолевая сопротивление пластмассовых фиксаторов.

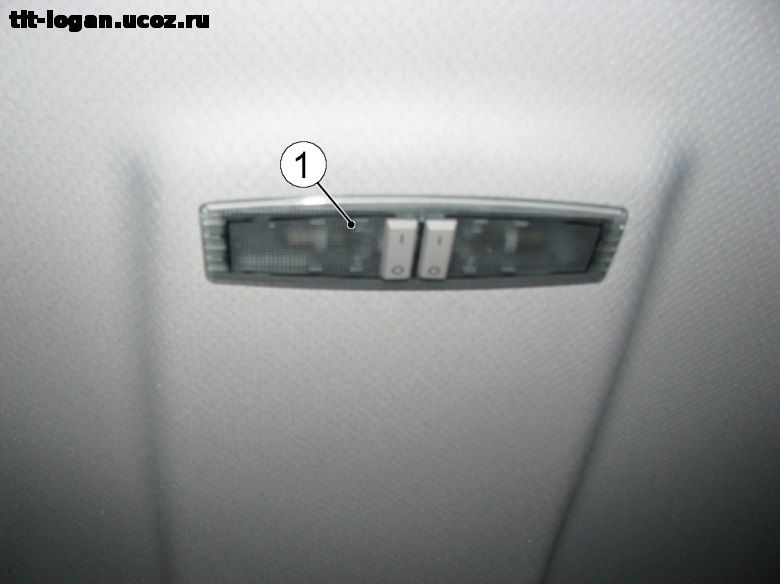

Рис. 8-106. Плафон освещения задний:
1 – плафон освещения задний.
Отсоедините колодку 1 (рис. 8-107) заднего жгута проводов от плафона.

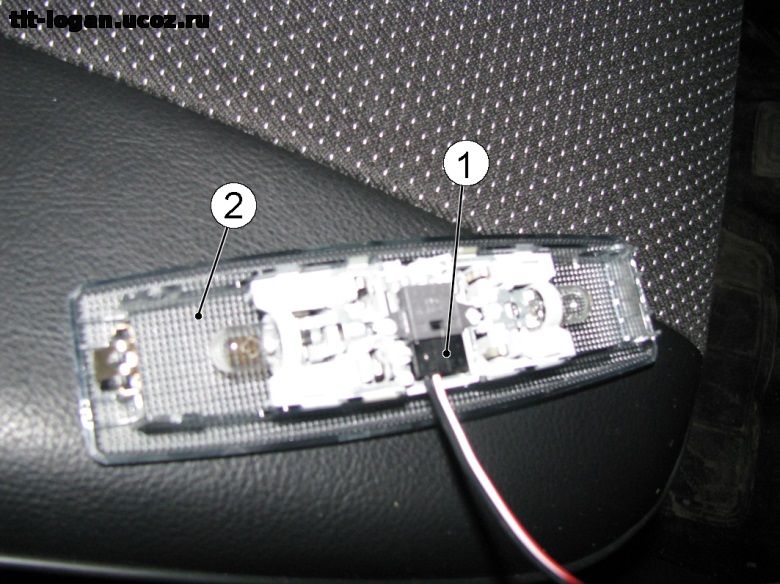

Рис. 8-107. Колодка подключения жгута проводов к плафону заднего освещения:
1 - колодка жгута;
2 - плафон освещения задний.
Отсоедините частично четыре уплотнителя 1 (рис. 8-108) проемов дверей в зоне сопряжения с обивкой крыши.

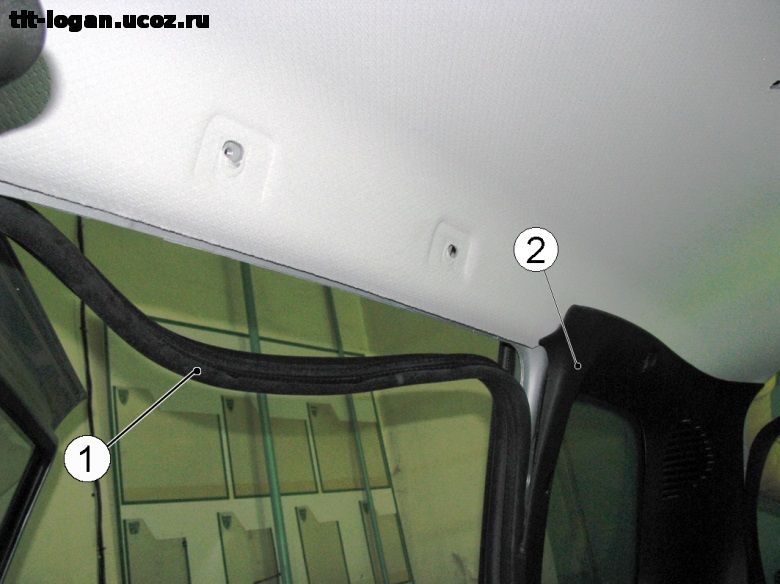

Рис. 8-108. Отсоединение уплотнителей с проемов дверей:
1 – уплотнитель;
2 – обивка задка.
Отогните обивку задка. Отогните вниз заднюю часть обивки 1 (рис. 8-109) крыши, разрежьте клеевое соединение трех буферов к крыше, снимите обивку крыши через проем двери задка.
Рис. 8-109. Снятие обивки крыши:
1- обивка крыши.
Отверните два винта 1 (рис. 8-110) крепления пластины консоли потолка и снимите пластину 2.
Рис. 8-110. Крепление пластины консоли потолка:
1 - винт;
2 - пластина консоли.
Установка обивки крыши
Приклейте три буфера (аналогично заводским), на панель крыши или обивке крыши.
Нанесите клей на торцы буферов.
Установку обивки крыши производите в порядке обратном снятию.
Обеспечьте сопряжение всех сопрягаемых деталей симметрично, с равномерными зазорами.
Закрепите ремни безопасности, соблюдая моменты затяжки болтов (17,64….30.87) Нм ((1.,8…3,15)кГм), плафоны и облицовки на все точки крепления, предусмотренные конструкцией.
Проверьте работу электрических приборов и ремней безопасности. Передние и задние боковые ремни безопасности после открывания замков должны возвращятся из рабочего положения в исходное свободно без заеданий.
