СНЯТИЕ И УСТАНОВКА ОБЛИЦОВКИ ТОННЕЛЯ ПОЛА ДЛЯ КОМ-ПЛЕКТАЦИИ 55
Снятие
Отсоедините клемму провода "минус" от аккумуляторной батареи.
Снимите рукоятки рычагов КП и раздаточной коробки по главе "Рукоятки КП и раздаточной коробки – снятие и установка".
Рис. 8-88. Боковое крепление консоли:
1 – винт;
2 – консоль;
3 – облицовка тоннеля пола;
4 – винт.
Отверните четыре винта 1 (рис. 8-88) бокового крепления консоли 2.
Отверните два винта 4 бокового крепления передней части тоннеля пола 3.
Рис. 8-89. Переднее крепление консоли:
1 – винт;
2 – консоль.
Отверните два винта 1 (рис. 8-89) крепления консоли 2.
Рис. 8-90. Колодки жгута проводов:
1 – колодки жгута проводов;
2 – консоль.
Снимите консоль, отсоедините колодки 1 (рис. 8-90) жгута проводов.
Рис. 8-91. Переднее крепление облицовки тоннеля пола:
1 – винт;
2 – облицовка тоннеля пола.
Отверните винт 1 (рис. 8-91) переднего крепления облицовки тоннеля пола.
Рис. 8-92. Ящик для мелких вещей:
1 – винт;
2 – ящик для мелких вещей;
3 – облицовка тоннеля пола.
Отверните два винта 1 (рис. 8-92) крепления ящика для мелких вещей 2, снимите ящик.

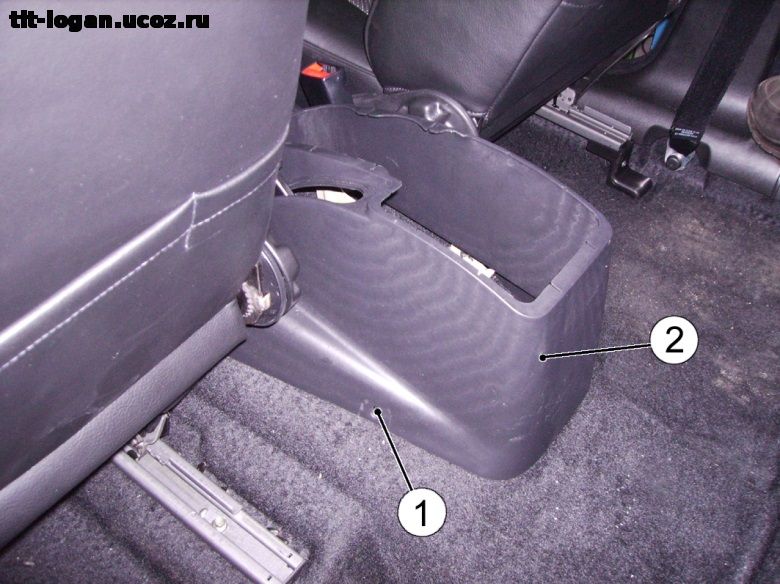

Рис. 8-93. Заднее крепление облицовки тоннеля пола:
1 – винт;
2 – облицовка тоннеля пола.
Передвиньте передние сиденья в крайнее переднее положение.
Отверните два винта 1 (рис. 8-93) бокового крепления задней части облицовки 2 тоннеля пола, снимите облицовку.
Установку облицовки тоннеля пола выполняйте в порядке обратном снятию.
