СНЯТИЕ И УСТАНОВКА РЕМНЕЙ БЕЗОПАСНОСТИ
Снятие переднего ремня безопасности правого или левого
Отверните шесть винтов 1 (рис. 8-122) крепления передней облицовки порога, снимите облицовку 2.
Рис. 8-122. Передняя облицовка порога:
1 – винт;
2 – передняя облицовка порога.
Откиньте подушку заднего сиденья, отверните шесть винтов 1 (рис. 8-123) крепления задней облицовки порога, снимите облицовку 2.
Рис. 8-123. Задняя облицовка порога:
1 – винт;
2 – задняя облицовка порога.
Снимите облицовки и колпачки с головок болтов крепления ремня безопасности.
Отверните болт 1 (рис. 8-124), крепления скобы 2 ремня безопасности 3 на центральной стойке.
Отверните болт 1 (рис. 8-125) крепления ветви ремня на пороге пола.
Потяните вверх и снимите нижнюю облицовку центральной стойки.
Отверните два винта 1 (рис. 8-126) крепления направляющей ремня безопасности и снимите направляющую 2.
Рис. 8-124. Крепление скобы ремня безопасности на центральной стойке:
1 – болт;
2 – скоба
3 – ремень безопасности передний.
Рис. 8-125. Крепление ремня безопасности к порогу пола:
1 – болт;
2 – ремень безопасности передний.

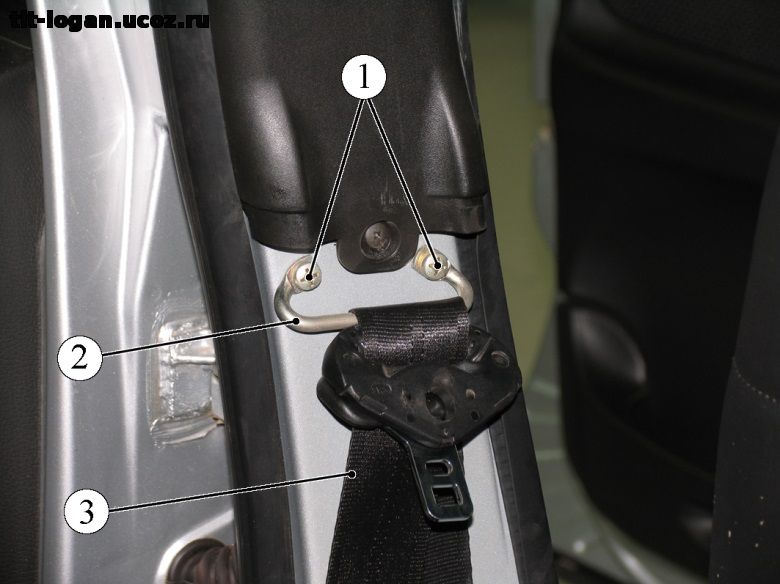

Рис. 8-126. Крепление направляющей ремня безопасности:
1 – винт;
2 – направляющая ремня безопасности;
3 – ремень безопасности.
Отверните болт 1 (рис. 8-127) крепления катушки 2.
Снимите передний ремень безопасности с катушкой в сборе.
Рис. 8-127. Крепление катушки ремня безопасности:
1 – болт;
2 – катушка инерционная.
Отверните болт 1 (рис. 8-128) крепления замка переднего ремня безопасности к переднему сиденью 2 и снимите замок 3.
Рис. 8-128. Крепление замка переднего ремня безопасности:
1 – болт;
2 – сиденье переднее;
3 – замок.
Снятие задних ремней безопасности правого или левого или среднего
Рис. 8-129. Задние ремни безопасности:
1 – ремень безопасности правый;
2 – ремень безопасности левый;
3, 6 – замки боковых ремней безопасности левого/правого;
4 – замок среднего ремня безопасности;
5 – ремень безопасности средний.
Снимите облицовки и колпачки с головок болтов крепления ремней безопасности.
Отверните болт 1 (рис. 8-130) крепления скобы 2 бокового ремня на задней стойке.
Рис. 8-130. Крепление бокового ремня на задней стойке:
1 – болт;
2 – скоба.
Отверните болт 1 (рис. 8-131) крепления ветви ремня на арке 3 заднего колеса.

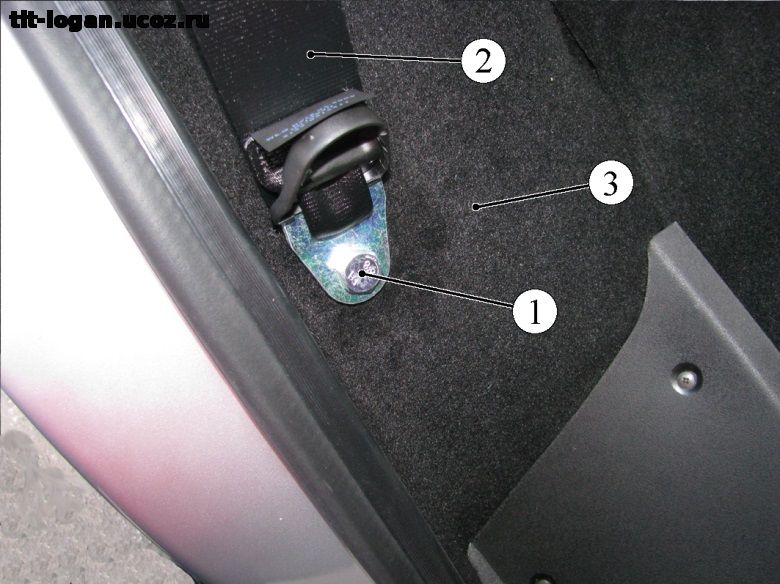

Рис. 8-131. Крепление бокового ремня на арке заднего колеса:
1 – болт;
2 – ремень боковой;
3 – арка заднего колеса.
Снимите полку багажника, откиньте спинку заднего сиденья, отогните обивку багажника.
Отверните болт 1 (рис. 8-132) крепления катушки бокового ремня безопасности, снимите правый или левый ремень безопасности с катушкой 2 в сборе.
Рис. 8-132. Крепление катушки бокового ремня:
1 – болт;
2 – катушка инерционная бокового ремня.
Отверните болты 1, 2, 4 (рис. 8-133) крепления замков боковых и среднего ремней безопасности, снимите замки.
Отверните болт 3 крепления ветви среднего ремня безопасности и снимите ремень.
Рис. 8-133. Крепление замков ремней безопасности:
1 – болт крепления замка бокового ремня левого;
2 – болт крепления замка среднего ремня;
3 – болт крепления ремня среднего;
4 – болт крепления замка бокового ремня правого.
Установка ремней безопасности
Установку ремней безопасности производите в порядке обратном снятию.
Передние и задние боковые ремни после открывания замков должны возвращаться из Рабочего положения в исходное свободно без заеданий.
Перед установкой ремней безопасности снимите транспортировочные шайбы. Момент затяжки болтов крепления ремней безопасности 18…31 Н.м (1,8…3,1 кгс.м).
Ремни безопасности, имеющие механические повреждения тканей, подлежат замене.
