СНЯТИЕ И УСТАНОВКА ВНУТРЕННЕГО ЗЕРКАЛА ЗАДНЕГО ВИДА ДЛЯ КОМПЛЕКТАЦИИ
Преодолевая сопротивление пружинной скобы 1 (рис. 8-134) потяните зеркало 2 вниз параллельно плоскости стекла до выхода из паза кронштейна 4 крепления.
Рис. 8-134. Снятие внутреннего зеркала заднего вида:
1 – пружинная скоба;
2 – внутреннее зеркало заднего вида;
3 – направление усилия при снятии зеркала;
4 – кронштейн крепления зеркала.
Установку зеркала производите в порядке обратном снятию.
Снятие и установка накладки КОРПУСА бокового зеркала заднего вида для комплектации 55
Накладка корпуса зеркала крепится к корпусу шестью защелками. Во избежание поломки защелок работы по снятию/установке необходимо проводить в теплом помещении на прогретых деталях не прилагая значительных усилий, соблюдая следующую последовательность:
Снятие:

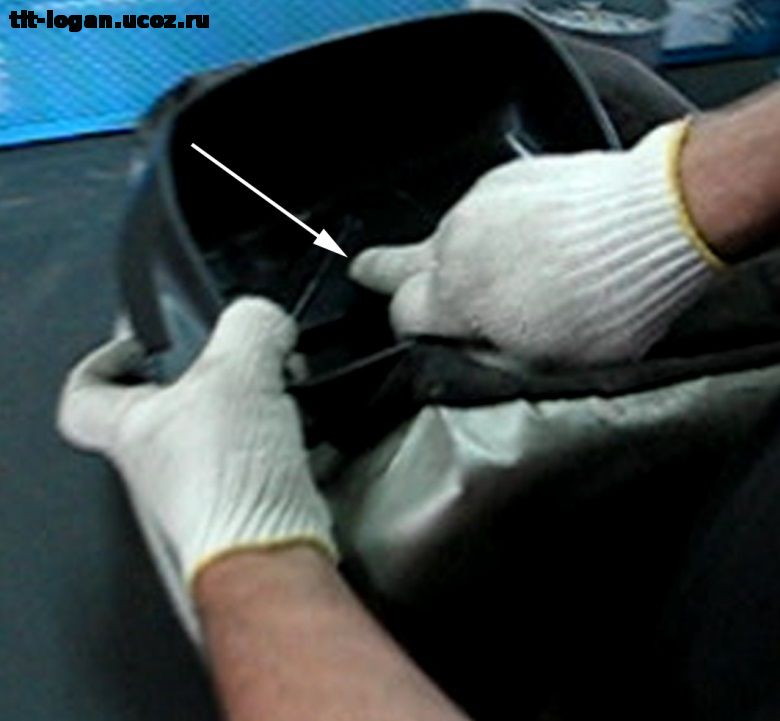

Шаг 1 - Вывести из зацепления защелку указанную стрелкой ( рис. 8-135).
Рис. 8-135. Снятие накладки корпуса бокового зеркала заднего вида (Шаг1)
Шаг 2 - Отверткой вывести из зацепления защелку указанную стрелкой ( рис. 8-136).
Рис. 8-136. Снятие накладки корпуса бокового зеркала заднего вида (Шаг2)

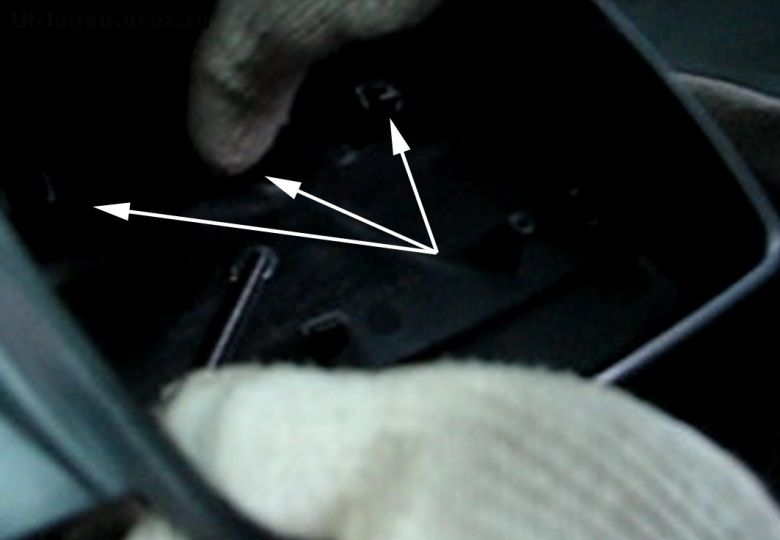

Шаг 3 - Вывести из зацепления 3 защелки указанные стрелками ( рис. 8-137).
Рис. 8-137. Снятие накладки корпуса бокового зеркала заднего вида (Шаг3)
Шаг 4 - Вывести из зацепления защелку указанную стрелкой ( рис. 8-138).
Рис. 8-138. Снятие накладки корпуса бокового зеркала заднего вида (Шаг4)

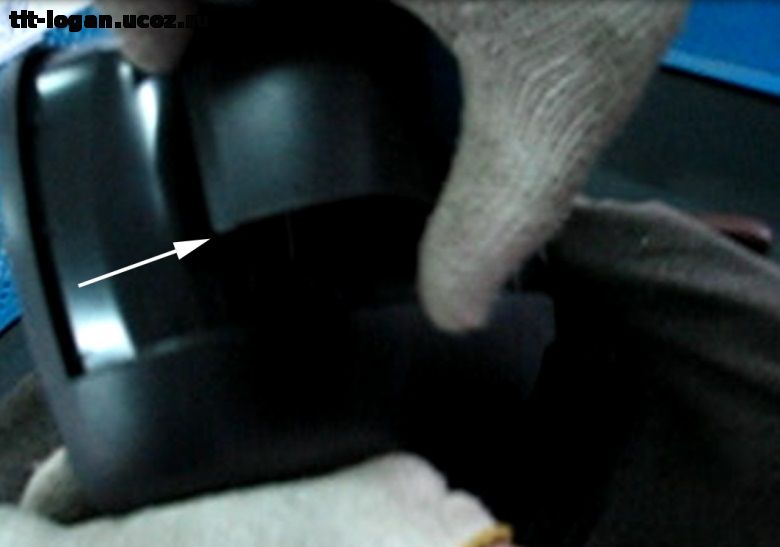

Шаг 5 – Перевернуть корпус с накладкой и снять накладку в направлении, указанном стрелкой (рис. 8-139).
Рис. 8-139. Снятие накладки корпуса бокового зеркала заднего вида (Шаг5)
Установка
Шаг 1 - Установить накладку на корпусе по шести отверстиям не допуская фиксации защелок в отверстиях ( рис. 8-140).
Рис. 8-140. Установка накладки корпуса бокового зеркала заднего вида (Шаг1)
Шаг 2 - Зафиксировать защелки в отверстиях до характерного щелчка в местах указанных стрелками ( рис. 8-141).
Рис. 8-141. Установка накладки корпуса бокового зеркала заднего вида (Шаг2)
Шаг 3 - Зафиксировать защелки в отверстиях до характерного щелчка в местах указанных стрелками ( рис. 8-142).
Рис. 8-142. Установка накладки корпуса бокового зеркала заднего вида (Шаг3)
Шаг 4 - Зафиксировать защелки в отверстиях до характерного щелчка в местах указанных стрелками ( рис. 8-143).
Рис. 8-143. Установка накладки корпуса бокового зеркала заднего вида (Шаг4)
