СНЯТИЕ ЩИТКА И КОЖУХА ПЕРЕДНЕГО КРЫЛА ДЛЯ КОМПЛЕКТАЦИИ 55
Снятие фартука
Отверните два винта 1 (рис. 8-81) крепления фартука грязезащитного 2.
Рис. 8-81. Крепление фартука:
1 – винт;
2 – фартук грязезащитный.
Отверните две гайки 1 (рис. 8-82) и две гайки 4.
Снимите фартук грязезащитный 5 с пластинами 2 и 3.
Рис. 8-82. Крепление фартука:
1 – гайка;
2 – пластина;
3 – пластина;
4 – винт;
5 – фартук грязезащитный.
Снятие щитка
Отверните болт 1 (рис. 8-83) крепления щитка 2.

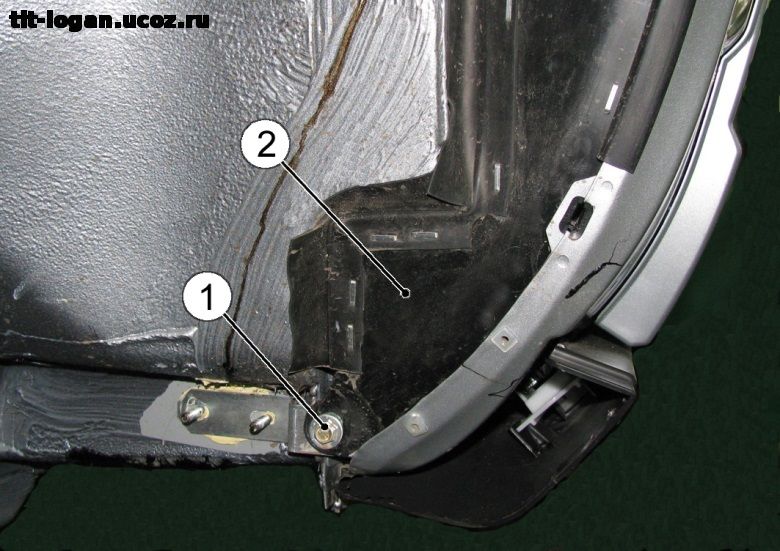

Рис. 8-83. Крепление щитка:
1 – болт;
2 – щиток.
Отверните болт 1 (рис. 8-84), снимите щиток 2.
Снятие кожуха
Отверните два винта 3, два винта 5 и болт 6, снимите кожух 4.
Рис. 8-84. Щиток и кожух защитный:
1 – болт;
2 – щиток;
3 – винт;
4 – кожух;
5 – винт;
6 – болт.
Установку кожуха, щитка и фартука выполняйте в порядке, обратном снятию.
