ТЯГИ И ШАРОВЫЕ ШАРНИРЫ РУЛЕВОГО ПРИВОДА
Снятие и установка
Снятие. Расшплинтуйте и отверните гайки, которыми шаровые пальцы боковых тяг крепятся к рычагам 9 (см. рис. 5-1) на поворотных кулаках 7.
Съемником выньте шаровые пальцы из конических гнезд на рычагах.
Расшплинтуйте и отверните гайки крепления шаровых пальцев средней и боковых тяг к сошке 2 и к маятниковому рычагу 4. Пользуясь съемником, выньте пальцы из соответствующих гнезд на рычагах и снимите тяги.
Установка. Устанавливайте тяги рулевого управления в порядке, обратном снятию. Все гайки шаровых пальцев затягивайте динамометрическим ключом с последующей шплинтовкой. Если вырез гайки не совпадает с отверстием под шплинт, то гайку доверните на угол, меньший 60О для обеспечения шплинтовки.
После установки отрегулируйте схождение передних колес.
Проверка и ремонт. Проверьте состояние защитных колпачков 2 (рис. 5-5), как описано выше (см. «Осмотр, проверка и регулировка рулевого управления»). Поврежденные защитные колпачки замените.

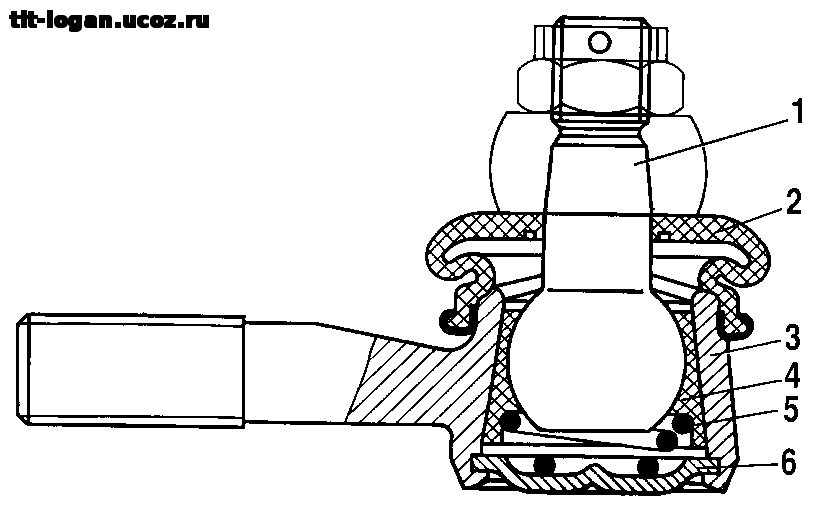

Рис. 5-5. Разрез шарового шарнира тяги:
1 – шаровой палец; 2 – грязезащитный колпачок; 3 – корпус шарнира; 4 – вкладыш; 5 – пружина;
6 – заглушка.
Проверьте по радиальному и осевому зазору состояние шаровых шарниров тяг. Если ощущается свободный ход пальца 1 в корпусе 3, а также при попадании в шарнир грязи, песка, при появлении коррозии на шаровом пальце, при полном использовании хода опорного вкладыша – замените шарнир с наконечником тяги.
