ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ
На автомобилях «Шевроле-Нива» применяется выключатель зажигания типа 2123-3704005 с противоугонным запорным устройством, блокировкой против повторного включения стартера без предварительного выключения зажигания и катушкой связи транспордера с автомобильной противоугонной системой.
У выключателя зажигания проверяется правильность замыкания контактов при различных положениях ключа (табл. 7-3), работа противоугонного устройства и наличие связи с автомобильной противоугонной системой. Напряжение от аккумуляторной батареи и генератора подводится к контакту «30» (рис. 7-3). Для разгрузки контактов выключателя зажигания в монтажном блоке установлено реле К6.

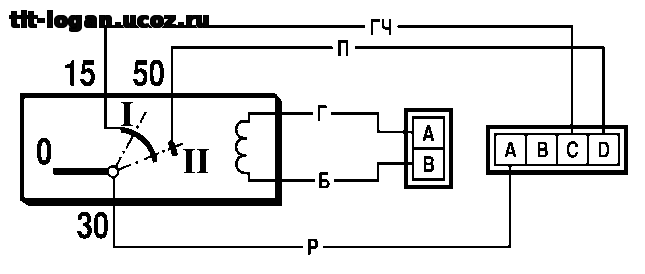

Рис. 7-3. Схема соединений выключателя зажигания (при вставленном ключе).
Таблица 7-3
Включаемые цепи при различных положениях ключа
|
Положение ключа |
Контакты под напряжением |
Включаемые цепи |
|
0 (Выключено) |
— |
— |
|
I (Зажигание) |
30–15 |
Система управления двигателем, возбуждение генератора, фары, сигнализация поворота, контрольные приборы, очистители и омыватели ветрового и заднего стекол, электродвигатели стеклоподъемников передних дверей |
|
II (Стартер) |
30–15 |
См. положение I |
|
|
30–50 |
Стартер |
Запорный стержень противоугонного устройства должен выдвигаться, если ключ установить в положение 0 (выключено) и вынуть из замка. Запорный стержень должен утапливаться после поворота ключа из положения 0 (выключено) в положение I (зажигание). Ключ должен выниматься из замка только в положении 0.
Блокировочное устройство против повторного включения стартера не должно допускать повторный поворот ключа из положения I (зажигание) в положение II (стартер). Такой поворот должен быть возможен только после предварительного возвращения ключа в положение 0 (выключено).
Автомобильная противоугонная система (иммобилизатор) имеет специальную индикацию в блоке контрольных ламп, которая включается в следующих случаях:
- если АПС не активизирована, то после включения зажигания контрольная лампа включается и горит до тех пор, пока зажигание включено. В этом случае необходимо обратиться на станцию технического обслуживания для ее активизации;
- если при включении зажигания контрольная лампа мигает, значит АПС неисправна и следует обратиться на станцию технического обслуживания для устранения неисправности;
- при использовании обучающего ключа (ключ зажигания с вставкой красного цвета на торце) контрольная лампа мигает в течение 6 секунд при выключении зажигания.
